- 产品名称：TD-1G-0200-15-01-01、TD-1-油动机行程阀位传感器
- 产品型号：TD-1-150-30-02-01油动机行程传感器
- 所属类别：传感器系列 > 行程位移传感器
- 发布时间：2018-09-04
- 已获点击：594
- 企业类型：制造商
详细说明

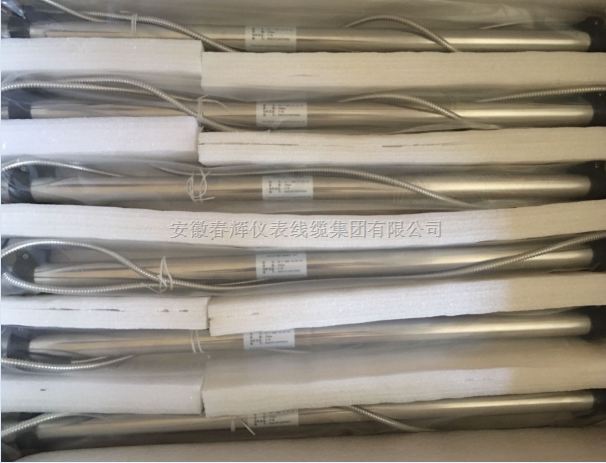

TD-1G-0200-15-01-01、
TD-1-油动机行程阀位传感器
是专为汽轮机组油动机行程而配套设计的。该产品应用线性差动变压器式位移传感器将油动机阀门开度行程直接转换成相对应摸拟量输出，既可随机显示位移量又可与计算机连接作为自动控制的返馈信号。
该产品也可以用于其它行业的阀门开度测量，位移测量及自动控制场合，具有量程广、高，安装方便，经久耐用并可长期连续使用等特点。
一、技术参数AC型
1.线性量程：±10～±800mm内任何规格
2.：0.25%
3.灵敏度：2.8～230mV/V/mm
4.初级激励电压：1～20VAC
5.激励频率：正弦波或方波400HZ～10KHZ
6.环境温度：-50℃～+280℃
7.灵敏度漂移：0.025%/℃
8.负载阻抗：20KΩ
主要适用于汽轮机主汽门油动机行程、高压缸、中压缸、低压缸油动机行程的测量，所测量的信号送“DEH”伺服卡或与LVDT变送器配用传送到控制系统。
二、技术要求
1．引出套管长1米，引出线长1.5米，（根据用户需要）出线孔ф6。
2．引出线编号及颜色如下图：
三、技术参数传感器：
1、励磁电压：根据实际需要，1～3KHz正弦波
2、灵敏度：测试见图，“E”mV/mm/V±5﹪（输出/位移/激励电压）
3、线 性：±1﹪
4、相 位：芯杆引导端拉出时,次级1电压增加，次级2电压减少
5、温度范围：0～150℃，在温度范围内每变化38℃，对于任何位移，输出直流电压变化不超过1.25%6、耐 压：1500V、50Hz，1分钟
7、初级线圈阻抗大于50Ω
8、铁芯与引导杆连接应可靠
9、外壳在装配夹紧时，应能承受夹紧力
10、引出线带压线接头（0.5×3）
11、采用气密封装配，可浸入油或水中
12、引出线头接带护套铜接头（0.5×3）护套颜色与线一致
LVDT变送器：
测量范围：0～500mm内任意指定
测量：≤1%
输出电流：DC4～20mA(带有隔离器)
供电电源：DC24V 功耗≤5W
使用环境：变送器-25～45℃ 传感器 -25～120℃
安装方法：变送器就地防护箱或控制柜内
外形尺寸：变送器长120×宽60×高40（mm）
安装尺寸：变速器108×50（mm）ф4×4
| 序号 | 行程(mm) | A(mm) | 灵敏度E | 序号 | 行程(mm) | A(mm) | 灵敏度E |
| 001 | 35 | 160 | 38 | 011 | 100 | 270 | 14 |
| 002 | 100 | 300 | 14 | 012 | 35 | 160 | 38 |
| 003 | 50 | 185 | 34 | 013 | 100 | 360 | 14.7 |
| 004 | 100 | 270 | 14 | 014 | 150 | 360 | 9.77 |
| 005 | 150 | 356 | 8.0 | 015 | 175 | 360 | 8.4 |
| 006 | 200 | 356 | 7.3 | 016 | 200 | 400 | 7.35 |
| 007 | 250 | 500 | 6.5 | 017 | 250 | 500 | 5.88 |
| 008 | 300 | 600 | 5.5 | 018 | 275 | 550 | 5.36 |
| 009 | 35 | 160 | 38 | 019 | 300 | 600 | 4.83 |
| 010 | 100 | 300 | 14 |
