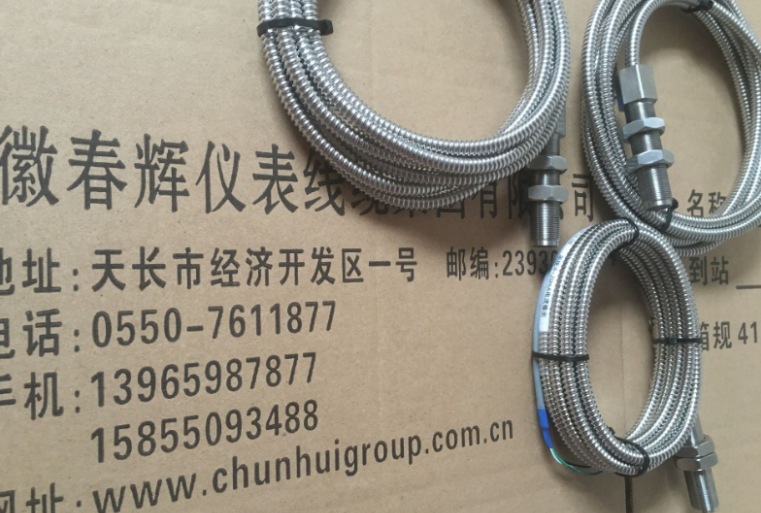

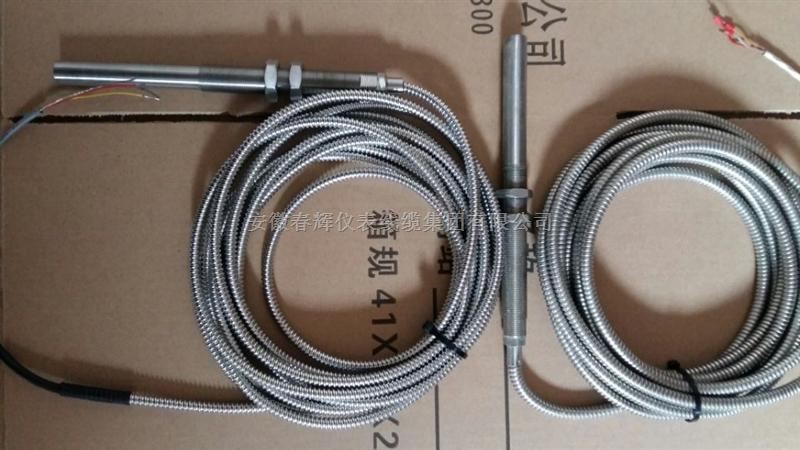

转速探头ZS-04-075-3000-005，16mm， S/NZS
  • 产品名称：转速探头ZS-04-075-3000-005，16mm， S/NZS
  • 产品型号：探头ZS-04-075-3000-005，16mm
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2018-09-04
  • 已获点击：540
  • 企业类型：制造商
  • 产品型号：转速探头ZS-04-075-3000-005，16mm，S/NZS
详细说明

转速探头ZS-04-075-3000-005，16mm，S/NZS13050737

1． 输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分   输出有效值大于5V
转速为   2000转/分   输出有效值大于10V
转速为   3000转/分   输出有效值大于15V
2． 直流电阻：低阻200～250Ω；高阻500～600Ω
3． 绝缘阻抗：在500V直流时大于50MΩ
4． 工作温度：-20℃～120℃


原理：

使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速测速仪表中，在转速表里设定好齿数，转速表就可以反应出轴的转速。

检测距离：≤3.0mm, 不超过5mm
测量频率范围：0～20KHz
工作温度：-25℃～+85℃
安装螺纹：M16×1、M16*1.5、M18*1（可以有其它选择）
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式

电源 0~20000r/min 供电DC +8V～+24V 电磁兼容 符合CE标准 接地 浮地输出 信号传输 在传感器至监测器之间长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm ，22AWG 约0.35mm ） 安装间隙 ≤2.5mm 检测齿轮模数 ＞1 工作温度 -35℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质PPS重量 ＞200g （不包括信号线） 防爆标准 Exia ⅡC T4 壳体长度 50-250mm 壳体材质和端部封装 输出信号 波形：转速脉冲波形 幅值：高电平时输出Vo=Ut-2.7）V，低电平时≤0.07V MS4通用型 MS6工业型 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 316、304不锈钢，全金属结构

230mm C:壳体长度 50 小50mm 标准规格 250 250mm A:螺纹规格 选项描述 E:引出线 D:出线方式 1 1m 耐腐蚀\高强度屏蔽电缆 K1 1m 耐腐蚀\高强度不锈钢铠装屏蔽电缆 铠装电缆前加k,以1m递增, 无铠装长度30m,铠装长度20m. 0 不带电缆（仅限航插） -A B C D E F:防爆要求 Ex 无防爆要求 本质安全型 F MS4- 附件订货信息 JXL35 三线绞织屏蔽电缆：外径：≥4.1mm 2 20AWG（0.52mm ），编织屏蔽层绝缘为耐腐蚀\高强 度特氟纶，耐温：-65℃—210℃ TM36007 三芯美军规接头：配接MIL-C-5015， 防护等级IP65 转速传感器 A B C D E F MS6- A C 整体电缆出线 普通航插出线 MIL航插出线 B MS 磁 阻 式 序M16X1 M18X1.5 夹装φ18.5mm 特殊螺纹规格
