- 产品名称：TD-1-、TD-1-0200-15-01-01、LVDT位移行程传感器
- 产品型号：TD-1-0200-15-01-01行程传感器
- 所属类别：传感器 > 智能传感器
- 发布时间：2018-09-04
- 已获点击：617
- 企业类型：制造商
- 产品型号：TD-1-、TD-1-0200-15-01-01、TD-1-0100-15-01-01、LVDT位移行程传感器
详细说明

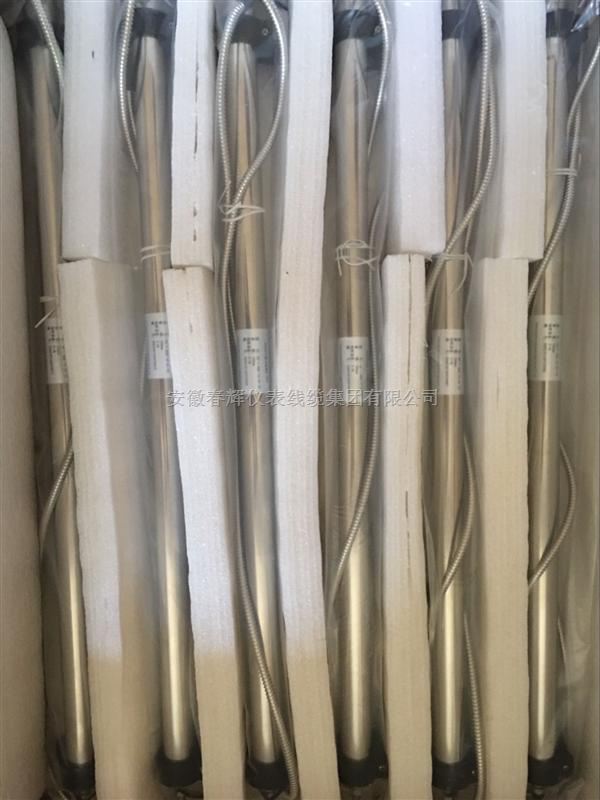

TD-1-、TD-1-0200-15-01-01位移传感器、
TD-1-0100-15-01-01、LVDT位移行程传感器
TD系列 LVDT 位移传感器工作原理：铁芯可移动的差动变压器，它产生的电量输出与其分离式可动铁芯位移成正比，从而进行位移的自动 监测和控制。它在机械、电力、汽车、航天航空、冶金、能源、水利等 行业的工矿企业、国防工程和科研院所等诸方面获得了广泛的应用。 该传感器动态特性好，可用于高速在线检测；结构简单、体积小；工作可靠、使用维护方便、寿命长；非线性度好、重复高。 TD 系列传感器可以匹配各种进口变送器（卡件板），各项技术性能 与进口传感器相同，可以替代进口传感器。 产品出厂时可选配变送器有 LTM 系列或 XCBSQ 系列等，订货时请说 明。 用 途 适用于油动机行程、阀位的监测和保护。 技术参数 线性量程： 0～800mm ，共 16 种规格(详见技术指标及尺寸表)。 非线性度： 不大于 0.25% F·S 。 初级阻抗：不小于 500Ω（振荡频率为 3kHz） 工作温度： 普通型-40゜C～+150゜C；高温型-40゜C～+210゜C(+250゜C 持续 30 分钟)。温漂系数：小于 0.03% F·S /゜C。 ?激励电压： 3Vrms(1～5Vrms)。 激励频率：2.5kHz(400Hz～5kHz)。 引出线： 六根特氟隆绝缘护套线，外有不锈钢护套软管。 耐受振动： 20g(可达 2kHz)。 执行标准：参照 JJF 1305-2011。
规格 单向(mm) 双向(mm) 外壳长度(mm) 线圈电阻 红黄（Ω±15%） TD-1-50 0～50 ± TD-1-100 0～100 ± TD-1-150 0～150 ± TD-1-200 0～200 ± TD-1-250 0～250 ± TD-1-300 0～300 ± TD-1-350 0～350 ± TD-1-400 0～400 ± TD-1-500 0～500 ± TD-1-600 0～600 ± TD-1-800 0～800 ± TD-1-1000 0～1000 ±
是专为汽轮机组油动机行程而配套设计的。该产品应用线性差动变压器式位移传感器将油动机阀门开度行程直接转换成相对应摸拟量输出，既可随机显示位移量又可与计算机连接作为自动控制的返馈信号。
该产品也可以用于其它行业的阀门开度测量，位移测量及自动控制场合，具有量程广、高，安装方便，经久耐用并可长期连续使用等特点。
一、技术参数 AC型
1.线性量程：±10～±800mm内任何规格
2.：0.25%
3.灵敏度：2.8～230mV/V/mm
4.初级激励电压：1～20VAC
5.激励频率：正弦波或方波400HZ～10KHZ
6.环境温度：-50℃～+280℃
7.灵敏度漂移：0.025%/℃
8.负载阻抗：20KΩ
