TD-1P/02-035-03膨胀传感器
  • 产品名称：TD-1P/02-035-03膨胀传感器
  • 产品型号：TD-1P/02-035-03膨胀传感器
  • 所属类别：传感器 > 其他传感器
  • 发布时间：2018-09-04
  • 已获点击：583
详细说明

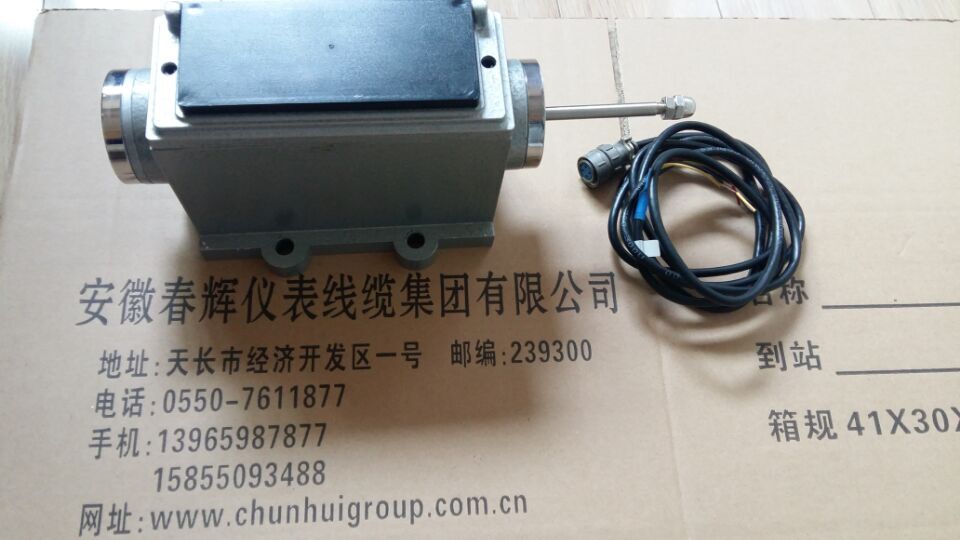

TD-1P/02-035-03膨胀传感器

TD-1P/02-035-03膨胀（也称机壳膨胀）是指机壳在机器起动或在线运行期间产生的热膨胀。通常安装在与汽轮机机壳固定端相对的基础上，提供机壳相对于基础的膨胀信息。能够帮助用户决定机器的热膨胀差是否超过了预期值，从而可以确保机壳和转子以几乎相同的速率膨胀。TD-1P/02-035-03膨胀传感器，是专门测量汽轮机组汽缸缸体热膨胀的位移传感器。


远传指示好
就地指示视野大
抗干扰能力强
结构简单，不易损坏
可靠性好，能长期连续使用

是为汽轮机行业测量汽轮机组膨胀
位移所设计的传感器，它有就地和远传两种指示。就地指示视野大，它
采用中频位移传感器作为传感元件；远传指示线性好，抗干扰性强，结
构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。已被国
内大中型汽轮机制造厂选用，其它精密测量行程的位移场合也可采用。
产品出厂时可选配变送器或热膨胀监视仪表，订货时说明。
用 途
适用于汽轮机汽缸膨胀测量及保护。
技术参数
线性量程：0～25mm；
线性度： 不大于 0.5% F·S。
本传感器应选用本厂生产的变送器，方可保证传感器。
变送器工作温度：-5゜C～＋45゜C。
传感器工作温度：≤100゜C。
环境湿度：≤95％ 。
环境振动：≤2.3g。
工作方式：连续。

工作原理

TD-1P/02-035-03膨胀传感器由一个LVDT（中频差动变压器式位移传感器）和对其进行保护的防护罩组成。LVDT由一个探杆与机壳相连。当机壳膨胀时，探杆在LVDT内移动，引起LVDT信号发生变化。信号经过调节后输出到监测器或DCS、PLC系统上，用于显示和报警。

技术规格

量程范围0～25mm、0～35mm、0～50mm、0～80mm。

工作电源：+12～+24V。

输出信号：可提供电流或电压两种输出。
                      电流输出：4～20mA
                      电压输出：2~10VDC

精        度：±0.5%。

绝缘强度：500Vrms ，绝缘电阻10Ω。
冲击振动：50g，2000HZ时。
使用温度：-10～+70℃。
防护等级：IP65。
重    量：3Kg
