- 产品名称：ZD-05一体化振动及温度变送器
- 产品型号：ZD-01、ZD-02、ZD-03A、ZD-05
- 所属类别：变送器 > 其他变送器
- 发布时间：2018-02-10
- 已获点击：642
ZD-01、ZD-02、ZD-03A、ZD-05一体化振动及温度变送器
【本厂产品型号及图片,已申请保护,未经授权不得使用,违者必究】
ZD-03A系列振动变送器是一种固定安装的在线振动测量装置，主要用于对振动速度值的测量。其输出形式为4mA～20mA标准电流，与振动值的大小成正比。可直接输入到PLC/DCS中，从而组成一个能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护的系统。本装置采用了传感器与仪器本体一体化的设计。。适用场合能对诸如离心泵、往复式压缩机、离心机、冷却塔、工业风机、电动机及燃气轮机等设备进行监测和保护。QQ:
二．技术参数
量 程
振动幅度：*0～200um；0～500um；0～1000um
振动烈度：0～10.0mm/s；*0～20.0mm/s；0～50.0mm/s
1、 频率响应：5 ～ 500 Hz
2、 自振频率：10Hz
3 、输出电流：4～20mA
4 、输出阻抗：≤500Ω
5 、工作电压：DC24V
6 、连线方式：二线制(DC24V电源与4～20mA共用2根线）或三线制(地、电源、输出）
7 、加速度：10g
8 、测量方向：垂直或水平
9 、使用环境：温 度 -40℃～85℃ 相对湿度 ≤90%
10、 外形尺寸：φ45×80（mm）

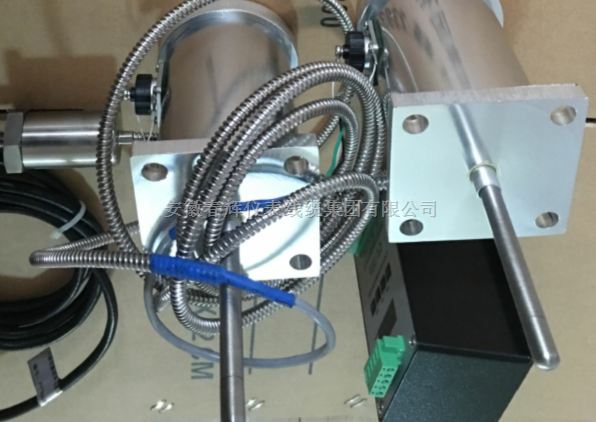

ZD-05一体化振动及温度变送器内置2个振动传感器和一个温度传感器,可测2个互相垂直方向的振动和温度,安装方便，可与计算机、PLC、DCS等设备连接。 QQ:
2．技术参数
振动量程：垂直 0～500um 水平0～500um
温度量程：-50℃～150℃
频率响应：5 ～ 500 Hz
自振频率：10Hz
电流输出:
垂直振动:4～20mA
水平振动:4～20mA
温 度:4～20mA
输出阻抗：≤500Ω
工作电压：DC24V
加速度：10g
测量方向：垂直和水平
使用环境：温 度 -30℃～60℃ 相对湿度 ≤90%

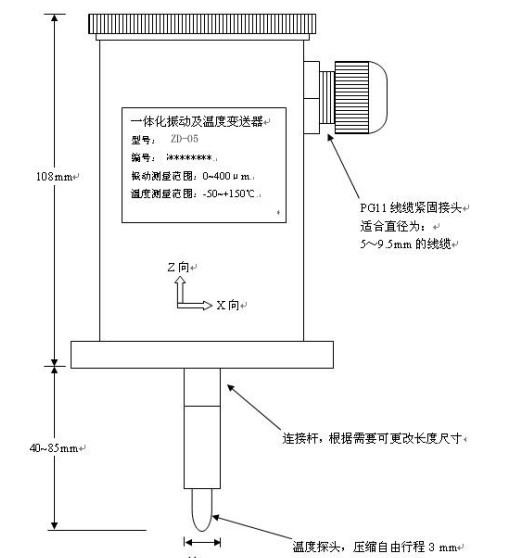

3．安 装
安装位置：垂直或者水平安装于被测振动点上
主要由X水平方向测振、Z垂直方向测振、轴承温度测量三部分组成。内部封装了两个美国克里克斯公司工艺制造的加速度传感器，其低频响应可以到0Hz，分辨率可到0.1mg，性能稳定可靠，能承受加速度5000g的瞬间冲击。加速度信号经窄带滤波及冲击抑制，通过硬件积分电路转换为振动位移量，再经峰峰值运算电路、V/I变换电路，最终输出与振动位移峰峰值成正比的标准4~20mA电流信号。温度测量采用Pt100铂电阻做传感元件，Pt100铂电阻封装在带压紧弹簧的探头内，保证Pt100铂电阻与轴承之间的温度传递。电路部分采用高精密专用仪表运算放大器，测量轴承温度准确可靠。
技术指标：
电源：供电+24Vdc,不超过32V,工作电流<100mA； QQ:
输出：4～20mA，负载电阻750Ω。
振动测量：
测量类型：振幅峰峰值；
测量量程：400μmpk-pk，可按用户要求订做；
测量频响：6～400Hz，可按用户要求订做；
测量加速度：±５g；
幅值非线性：≤±2%。
温度测量：
传感器：Pt100，根据需要可以改变连接杆的长度；
测量量程：-50~+150℃,可按用户要求订做；
系统测量：±0.5%×F.S。
工作温度：-20℃~+70℃；
存储温度：-40℃~+100℃；
湿度：95％非凝固；
