振动变送器HZD-B-5

产品名称：振动变送器HZD-B-5
产品型号：HZD-B-5，HZD-B-5I，HZD-B-8
所属类别：变送器 > 其他变送器
发布时间：2018-02-10
已获点击：612
企业类型：制造商

详细说明

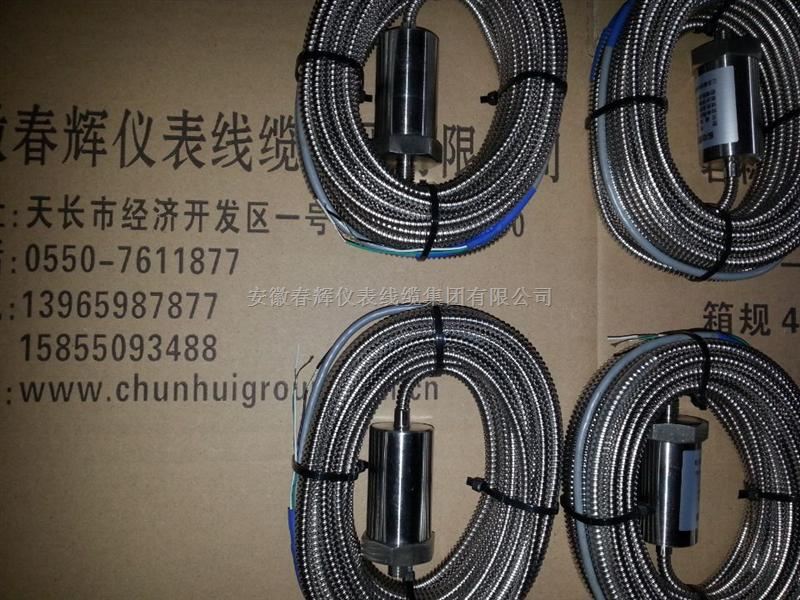

振动变送器HZD-B-5，HZD-B-5I，HZD-B-8，HZD-B-8T

HZD-B-5一体化振动变送器将磁电式速度传感器、精密测量电路集成在一起，实现了传统的“传感器+监测仪表”模式的振动测量系统的功能，适合于构建经济型高振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。技术参数：
外接电源：24VDC±5%
输入信号：取自内置振动速度传感器的信号
灵敏度：20.0mV/mm/s±5%
频响：5～300Hz

量程：振动位移0～500um(峰-峰值)
振动列度0～50.0mm/s（真有效值）
电流输出：4～20mA有源，输出负载≤500Ω
接线方式：四芯航空插座
温度范围：
运行时：-20℃～+65℃，储存时：-40℃～+80℃
相对湿度：至95%，不冷凝
外形尺寸：φ40×98mm
开孔尺寸：M10×1.5,深10mm

应用范围
鼓风机、离心机、压缩机、蒸汽轮机、发电机、电机、风扇、大型泵类、涡轮增压器
技术指标
供电电源：22V~28VDC，有容错保护，正、负极性任意连接。
振动量程：多种振动型式和量程可选
频率响应：标准 5~2000HZ，-3dB 经频率补偿、滤波有多种选择
敏感方向：≤3%
壳体材料 316L不锈钢壳体，内部用环氧树脂密封灌装
电气隔离：500Vrms电路和壳体隔离
输出连接：有三种1.带接线盒端子输出2.连接器输出3.电缆直接输出
输出信号：有两中1两线振动电流信号2.四线为1.+两线缓冲信号
缓冲输出：传感器加速度动态信号缓冲输出，用于波形采集、振动分析。灵敏度 100 mV/g,±3%。输出电阻：100欧姆。
电流输出: 与速度峰值/有效值或位移峰峰值成比例的4~20mAdc电流。负载能力≮500欧姆
冲击极限：1000g
环境保护：防护等级为IP67
温度 -40~100℃
湿度 100%短时间耐水浸（1m）

1. 灵敏度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：1、0～10mm/s、0～20mm/s、0～50mm/s
2、0～100um、0～200um、0～500um
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω
7. 工作电压：DC24V/220V
8. 加速度：10g
9. 测量方向：垂直或水平
10.使用环境：温度 -30℃～50℃ 相对湿度 ≤90%
