产品名称：VB-Z470轴承振动转速位移监测仪
产品型号：VB-Z430、VB-Z420、VB-Z410
所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
发布时间：2018-02-10
已获点击：656
企业类型：制造商

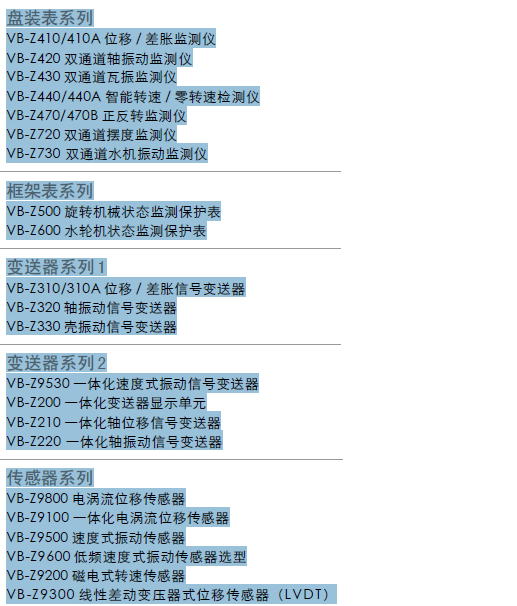

产品型号：VB-Z430、VB-Z420、VB-Z410、VB-Z440、VB-Z470轴承振动瓦振、转速、位移、胀差、正反转监测仪

详细说明

VB-Z430、VB-Z420、VB-Z410、

VB-Z440、VB-Z470轴承振动瓦振、转速、位移、胀差、正反转监测仪

双通道瓦振表VB-Z430 轴承振动监测仪两个通道各自独立工作，独立显示，各自

输入来自两个速度式传感器的信号，可广泛使用于电力、冶金、石化

和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵

等）轴承振动的测量和保护控制。

故障监测

监测旋转机械的振动, 如机壳振动, 轴瓦振动，机架振动等。监测由

于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等

引起的振动增大。

测量参量

振动的速度（烈度）、加速度、位移（振幅）值。

机组类型

各种旋转机械，如汽轮机、压缩机、电机、风机、泵等。

主要功能：
传感器正常时，OK指示灯亮；传感器发生故障，OK灯灭。当传感器故障排除后，OK灯变亮。
报警继电器状态：常失电
报警延时功能：增加报警可靠性。（延时时间请参阅产品检定合格证）
记录输出：1 ~ 5V  4 ~ 20mA  （均有短路保护）
传感器信号缓冲放大输出：供用户诊断分析用。
主要技术指标：
输入：S2100/S2200系列电涡流传感器
报警设定：设有“警告”和“危险”两级报警
面板显示：（通过前面板上的转换开关）
振动值、报警设定值
面板指示：“警告”报警出现时，警告指示灯（黄色LED）亮；按下复位键报警指示灯灭
“危险”报警出现时，危险指示灯（红色LED）亮；按下复位键报警指示灯灭
报警延时：报警延时继电器触点输出功能，增加报警可靠性；延时时间由用户选择
仪表校准和报警设定值变更：当更换传感器或被测体材料，或使用较长时间需校准时；报警值需要变更时，只要打开前面板就可进行操作。
报警输出：“警告”、“危险”报警，均为继电器触点输出（常失电）
报警倍增：机组起停时，按下报警倍增键，避免机组起停过程中振动过大引起误报警
（用户无特殊说明，出厂时按2倍设定）
信号输出：记录输出1～5V或4～20mA
传感器原始信号经缓冲放大从后面板端子输出，供诊断分析用
指示灯自检：上电10秒内LED指示灯亮自检
上电报警延时：仪表上电15秒内自动屏蔽报警继电器，避免上电过程误报警
指示灯自检：上电10秒内LED指示灯亮自检
干扰抑制：出现尖峰干扰时，自动屏蔽报警继电器，避免乱报警
指示灯自检：上电10秒内LED指示灯亮自检
报警状态：自锁或自复位，由用户选择
技术参数: 输入：
传感器输入 S系列电涡流传感器输入点数 2点输入阻抗     10KΩ
系统输入/输出转换（含传感器）：
记录输出 A1.0%（全量程）25℃
A2.0%（全量程） 0~65℃
LED数码显示 A1.0%（全量程）25℃
A2.0%（全量程）0~65℃
检   波峰-峰值
记录输出（后面板）：
1~5V（输出阻抗250Ω）；4~20mA（负载500Ω）
传感器电源输出： -24V±1V，15mA 报警：
报警设定点：    4点（“Al” ,“Dl” ；“A2” ,“D2”）
报警设定范围：  满量程0~110% 报警设定：  ±1.0%（全量程）
报警设定重复性：±0.1%（全量程）
继电器状态：    常失电、自锁或自复位
报警继电器输出：  4点（A l , D l ；A 2 , D 2 ）触点容量：250VAC/3A；24VDC/5A
报警延时：  1秒、3秒、6秒、10秒
滤波器： 4.0Hz ~10KHz 量程转换： 0~100μm  p-p  0~200μm  p-p 0~400μm  p-p
0~800μm  p-p
显示方式：振动 LED三位数码  报警设定值  LED三位数码
报警指示警告A 黄色LED 危险D 红色LED 传感器OK   绿色LED 通道旁路    绿色LED
环境：
工作温度：0 ~ 65℃
存储温度：-30 ~ 85℃
相对湿度：20~95% 无冷凝
