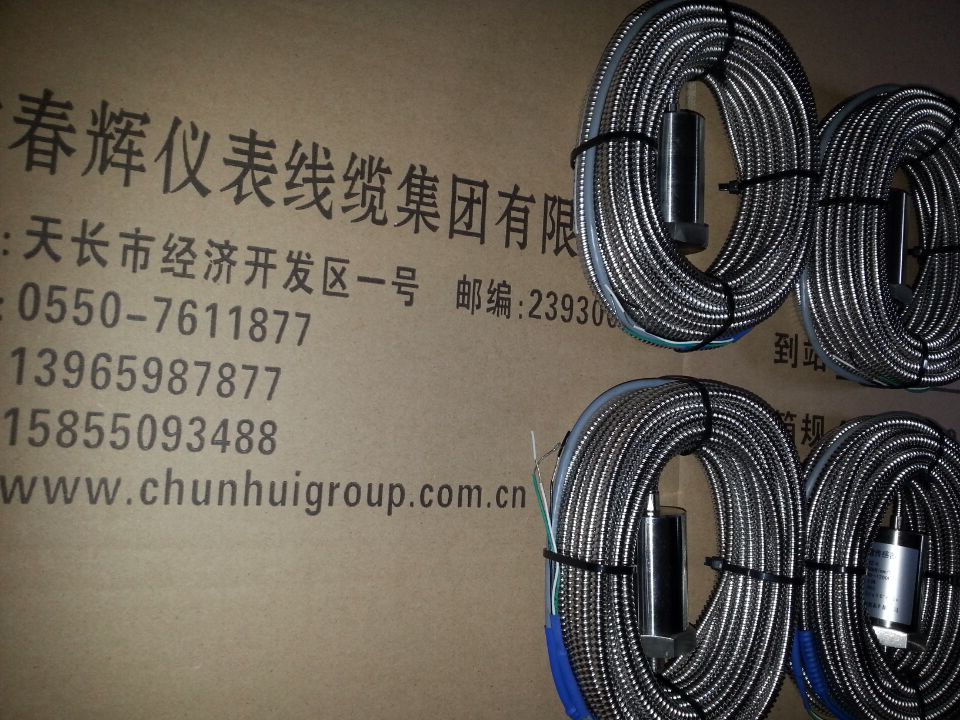

MT-3T，MT-3M(H)，MT-3M(V)，
MT-3P磁电式速度传感器
传感器是一种惯性式传感
器；用于测量轴承箱、机壳或结构的振动（相对于
自由空间的振动），其输出电压与振动速度成比
例，传感器工作无需外部电源，两线结构，可以兼顾中、低频振动测量，适用于长期在线监测或周期性测
量。还可以由仪表方便地把速度量积分成位移量；
这种测量可对旋转或往复机械的综合工况进行评价；
它直接安装在机器外壳上，使用和维护非常方便。
MT系列磁电式速度传感器是用于对轴承座、机壳或结构相对于自由空间的振动的感应。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成，它是利用磁电感应原理把振动信号变换成电压信号，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号，这种测量可对旋转或往复式机构的综合工况进行评价。其测量频响范围一般为12HZ-1000HZ，可垂直或水平安装。抗干扰性能强，能长期稳定可靠地工作于恶劣环境中。
主要技术参数：
28.5mV/mm/s,峰值±3%
（在80Hz，速度为10mm/s情况下测得）
频率响应：4.5/10～1000Hz（3dB）
幅值线性度：＜3%
横向灵敏度：＜5%
可测位移：2000um（峰峰值）
抗冲击能力：可耐为50g峰值的加速度
输出电阻：≤600Ω
绝缘电阻：＞20MΩ
接地：浮地输出
电磁兼容：符合CE标准
出线方式：连接器顶部出线和整体电缆侧面出线
引出线长度：在传感器和监测器之间最长300m,长度
增加时频率产生衰减
工作和储存温度：中温型-40℃～+125℃
高温型-40℃～+210℃
相对湿度：连接器出线方式时95%非冷凝；
整体电缆出线方式时100%不能浸入水中
环境防护：连接器出线方式防护等级为IP65
整体电缆直接出线方式防护等级为IP67
线缆末端（接线端）不能浸入水中
底座螺孔M8×1.25,配双头安装螺栓,
一端M8×1.25,另一端如下：
01 M6×1-8
02 M8×1-8
03 M8×1.25-8 （标准规格）
04 M10×1-8
05 M10×1.5-8
06
1/4-20UN0F
（统一标准粗牙螺纹）
07
1/4-28UN0F
（统一标准粗牙螺纹）
08
09 5/8-18UN0F
XX
1/2-20UN0F-3A
特殊安装型式
磁电式速度振动传感器可以与变送器和监测器配套使用，需要单独订购（参见变送器、仪表资料）
订货信息(标准配置）
TM36EX---
A B C D E F G
A:灵敏度
3.94mV/mm/s
1
X285
X30
X394
20mV/mm/s
28.5mV/mm/s
30mV/mm/s
E:引出线方式
1
2
连接器顶部出线
整体电缆侧面出线
F:线缆型式
0 不配电缆（仅限连接器顶部出线方式）
1
2
耐腐蚀\高强度屏蔽电缆耐温（-65℃—210℃）
耐腐蚀\高强度不锈钢铠装屏蔽电缆耐温（-65℃—210℃）
G:线缆长度
0 不配电缆（仅限连接器顶部出线方式）
010 1m
030 3m（标准规格）
以0.5m递增,无铠装长度30m,铠装长度20m
安装方向/工作频率
V
H
T
工作频率 安装角度
90°±2.5°
安装方向
4.5Hz 垂直方向
4.5Hz
10Hz
0°(180°)±2.5° 水平方向
90°±100°通用
