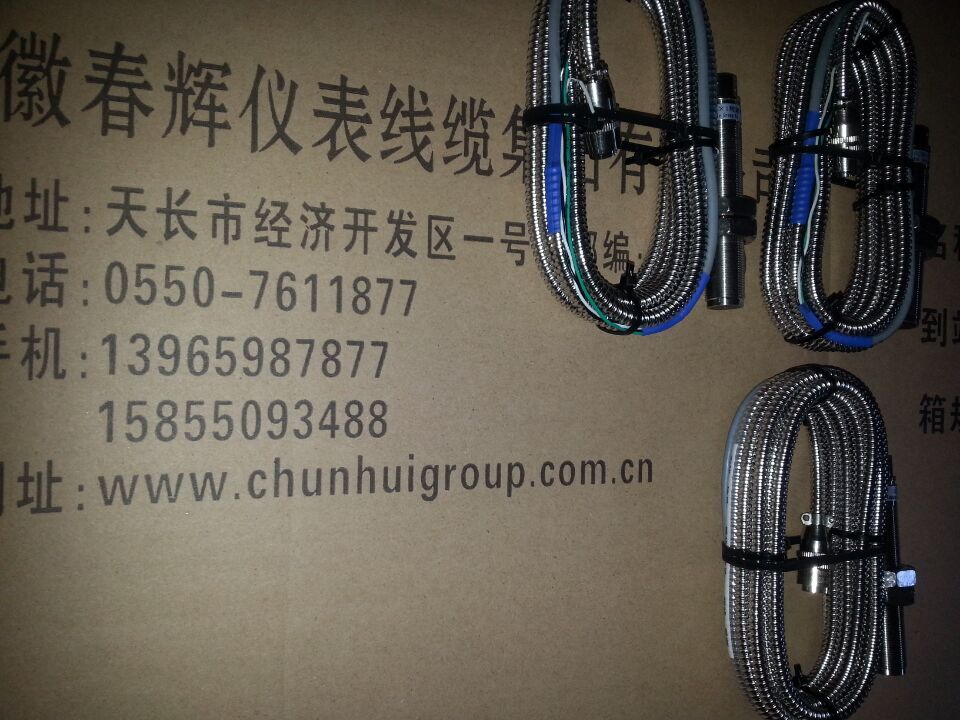

ZS-6-01-16L，ZS-6-02-12L，

ZS-6-01-18L，ZS-6齿轮转速探头

型号	ZS-6-01-10L	ZS-6-02-10L	ZS-6-01-12L	ZS-6-02-12L	ZS-6-01-16L	ZS-6-02-16L	ZS-6-01-18L	ZS-6-02-18L
输出路数	1 路	2 路	1 路	2 路	1 路	2 路	1 路	2 路
螺纹规格	M10×1		M12×1		M16×1		M18×1
螺杆长度	50mm		60mm		60mm		70mm
工作电压	DC24V±1V
输出波形	方波
响应频率	0.3Hz~1KHz 或 1Hz~20KHz ；
测量	±1 个脉冲；
输出电压	单路：高电平近似电源电压；低电平 <0.3V 双路：两路 90° 相位差的方波；高电平：近似电源电压；低电平： ≤ 0.7V ；
检测距离	0.5~4mm
触发形式	钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图）
使用温度	-25 ℃ ~+80 ℃ ；
使用湿度	≤ 95%RH
保护形式	极性，短路
防护等级	IP65		IP65		IP65		IP65
输出方式	PNP 输出		PNP 输出		PNP 输出		PNP 输出

采用霍尔敏感元件，钢铁材质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形电路，输出幅度稳定的方波，能实现远距离传输，可用于测量转速，角位移等。ZS-6-01/02型为单路/双路测速传感器，配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号，既具有普通的判向功能，能分别齿轮、齿条的运动方向。
