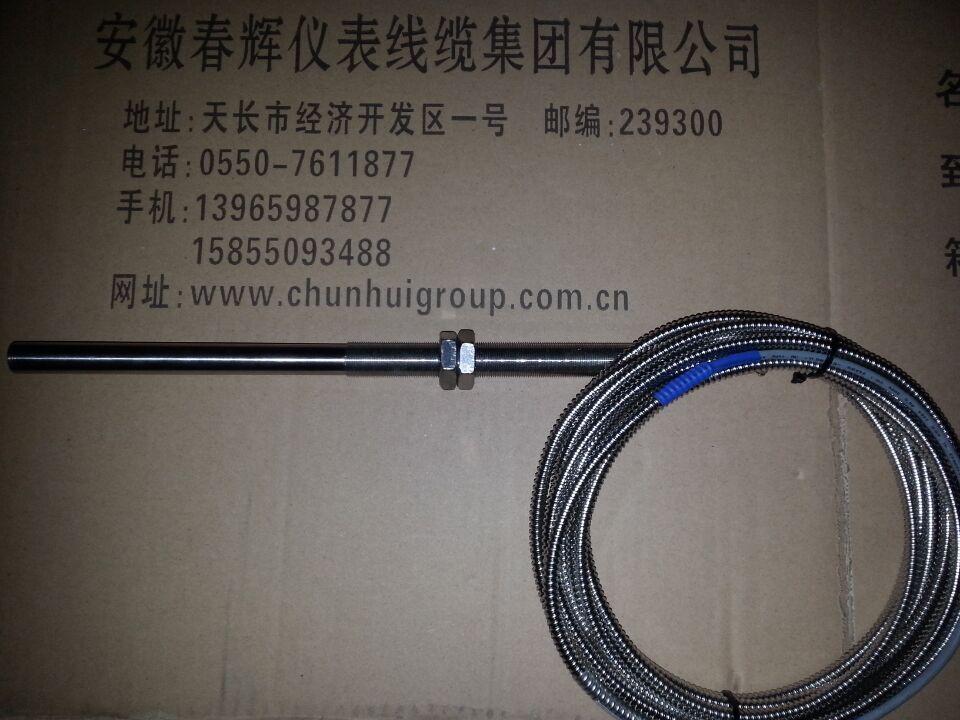

防水防爆加长磁电测速探头
  • 产品名称：防水防爆加长磁电测速探头
  • 产品型号：防水防爆加长磁电测速探头T03S，T05FB，T03L
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2018-02-10
  • 已获点击：595
  • 企业类型：制造商
详细说明

防水防爆加长磁电测速探头T03S，T05FB，T03L，T02-FB，T04FB，T03-A

一、概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                  1000转／分 >5V(有效值)
                  2000转／分 >10V(有效值)
                  3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃

注意事项：
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
    5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。

    6、本传感器包用期为12个月。

在传感器内用稀土磁钢给霍尔器件建立初始磁场，当铁磁齿经过霍尔器件前方时，引起该磁场发生变化，霍尔器件检测到这一变化，并转换成一个交变信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，已在工业，汽车，航空等测速领域中得到广泛的应用.
技术指标
输入电压： 12V ～24VDC
电流：20mA
输入频率范围：0～20KHz
输出信号：0～20V矩形脉冲
使用温度范围：-40～＋125℃
螺纹规格：M16×1
齿轮与安装要求
     齿宽：≥4mm
     齿长：≥4mm
     齿高：≥4mm
     齿间距：≥4mm
传感器端面部中心应对准齿顶中心安装。
安装间隙：推荐0.8～1.2 mm
