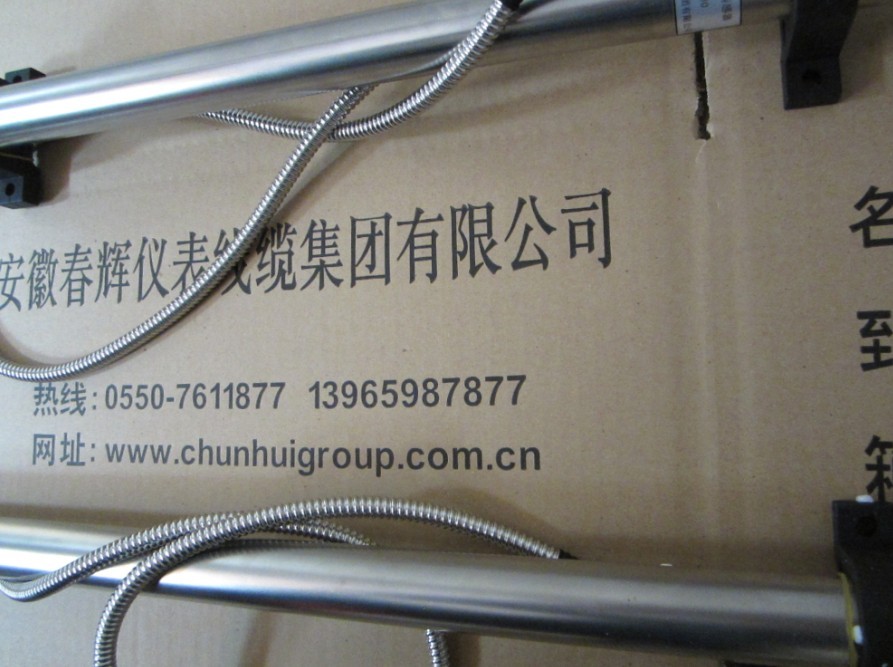

位移传感器HTD-50-3，HTD-150-3，

HTD-250-3，HTD-500-3，HTD-100-3

HTD系列油动机为疑似传感器

是专为测量汽轮机组阀位开度行程而设计的 ,与油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能。采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器。外壳为不锈钢，具有结构简单、高、免保护等优点。
技术参数：
1. 量程： 0～600mm （量程由用户自定）
2. 准确度：±1%（满量程）
3. 环境温度：-10℃~+100℃
4. 相对湿度：≤90%  传感器：
1、励磁电压：根据实际需要，1～3KHz正弦波
2、灵敏度：测试见图，“E”mV/mm/V±5﹪
　　　　　　(输出/位移/激励电压)
3、.线性：±1﹪
4、相位：芯杆引导端拉出时,次级1电压增加，次级2电压减少
5、温度范围：0～150℃，在温度范围内每变化38℃，对于任何位移，输出直流电压变化不超过1.25%
6、耐压：1500V、50Hz，1分钟
7、初级线圈阻抗大于50Ω
8、铁芯与引导杆连接应可靠
9、外壳在装配夹紧时，应能承受夹紧力
10、引出线带压线接头（0.5×3）
11、采用气密封装配，可浸入油或水中
12、引出线头接带护套铜接头（0.5×3）护套颜色与线一致

是专为测量汽轮机组阀位开度行程而设计的,与油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能.
采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰能力强，线性好，结构简单，不易损坏，能长期连续使用。
测量原理：当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。

■ 行程范围：
0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
■ 励磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线性度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝

安徽春辉仪表线缆集团有限公司

位移传感器HTD-50-3，HTD-150-3，

HTD-250-3，HTD-500-3，HTD-100-3

HTD系列油动机为疑似传感器

型号规格

e

l

m

行程 （r)

初拉长度（E）

φD

M

F

HTD-35-3

65

80

25

35

5

φ6

6

20

HTD-50-3

105

120

80

50

15

φ6

6

60

HTD-100-3

185

200

160

100

15

φ6

6

60

HTD-150-3

235

250

175

150

15

φ6

6

60

HTD-200-3

285

300

220

200

15

φ6

6

60

HTD-250-3

337

352

265

250

15

φ6

6

60

HTD-300-3

455

470

370

300

15

φ6

6

60

HTD-350-3

455

行程
（r)

初拉长度
（E）

■ 行程范围：
0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
■ 励磁：1500Hz，10 ~ 20VAC
■ 线性阻抗：250Ω±50Ω（1500Hz）
■ 线性度：有效全量程的±1.5%
■ 使用温度: -10 ~ 100 ℃
■ 相对湿度：≤ 90% 非冷凝
