位置发送器SWF-210价格
  • 产品名称：位置发送器SWF-210价格
  • 产品型号：位置发送器SWF-210、SWF-310S、SWF
  • 所属类别：工业设备配套产品
  • 发布时间：2018-02-10
  • 已获点击：539
  • 企业类型：制造商
详细说明

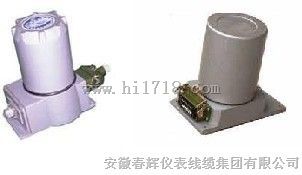

位置发送器SWF-210、SWF-310S、

SWF-4100、SWF-510

SWF-210、SWF-310、SWF-410、SWF-510

对角行程和直行程电动执行机构均可采用，其技术参数相同而结构不同。

型号有：SWF-210、SWF-310、SWF-410、SWF-510基本误差：≤±1%负载电阻：Ⅱ型1KΩ    Ⅲ型750Ω
限位：Ⅱ型800Ω    Ⅲ型650Ω上下限位：上限50～100％    下限0～50％
电源电压：220V 50Hz
环境温度：0～+50℃
环境湿度：10～70％
安装尺寸：4-Φ5.5×85×158SKJ电子式电动执行机构电器部分电子式电动执行机构是由减速器、位置发送电路、放大电路及输出电路四部分组成。


位移传感元件采用高、长寿命的导电塑料电位器，它与行程控制机构同轴；且电位器与转轴采用拔杆连接轴双端轴套固定，不会发生电位器卡滞或空转现象，结构合理、调整方便。2、电流变换器所用元器件经严格老化、筛选，因而整机性能稳定可靠。并且具有很强的抗干扰能力。3、输出电流量程调整方便.在电路板上将C、D两端开路其输出电流0—10mADC；将C、D两端短接其输出电流为4—20mADC。4、电路板上的电位器W2和W3分别用来调节位置输出电流的起点和满量程，在调试中二者互不影响，故调试即可完成，不必反复进行，使现场调试变得简单，容易。5、为使用户现场调试方便，电路板上设有监测点P、M，在不断电情况下，检测P、M两点电压值即读出输出信号，也可在M、N两端串入电流表直接读出输出电流值，在用电压监测时与输出电流对应关系为：Ⅱ型 0—10mA   DC       0—1V DC；Ⅲ型 4—20mA   DC     0.2—1V DC；（二）主要性能指标：1、电源：  220V    50HZ；2、输出电流范围：   Ⅱ型   0—10mA DC；  Ⅲ型 4—20mA DC；  3、线性度：   5%4、负载电阻范围：   Ⅱ型 （0—10mA DC）    RH=0—1500Ω；   Ⅲ型 （4—20mA DC）     RH=0—850Ω；   5、导电塑料电位器：1K/4W， 线性质±0.2%，有效转角300°；   6、微动开关触点容量：15A/220V
