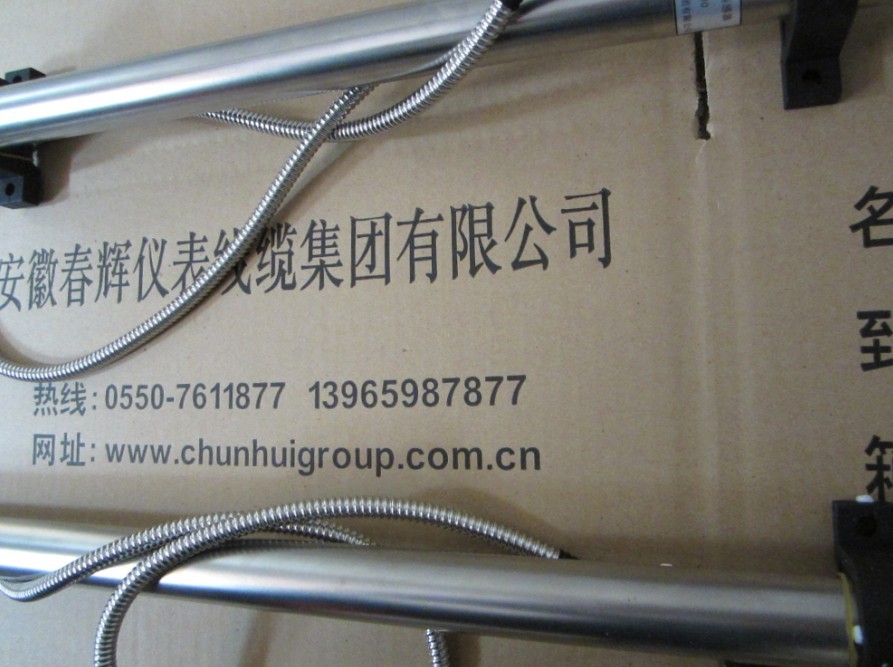

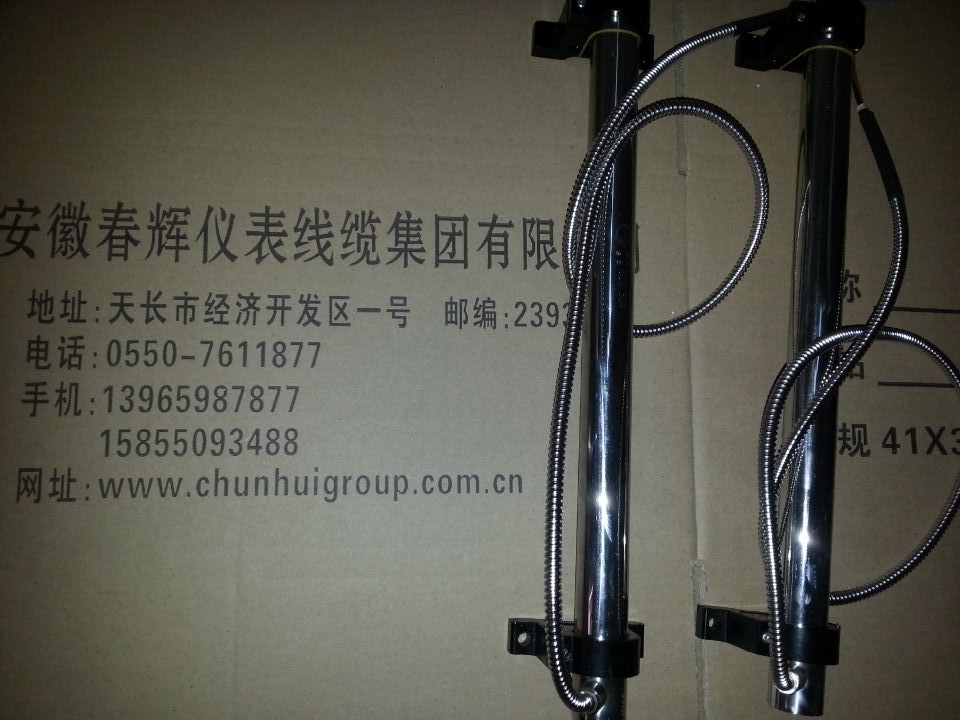

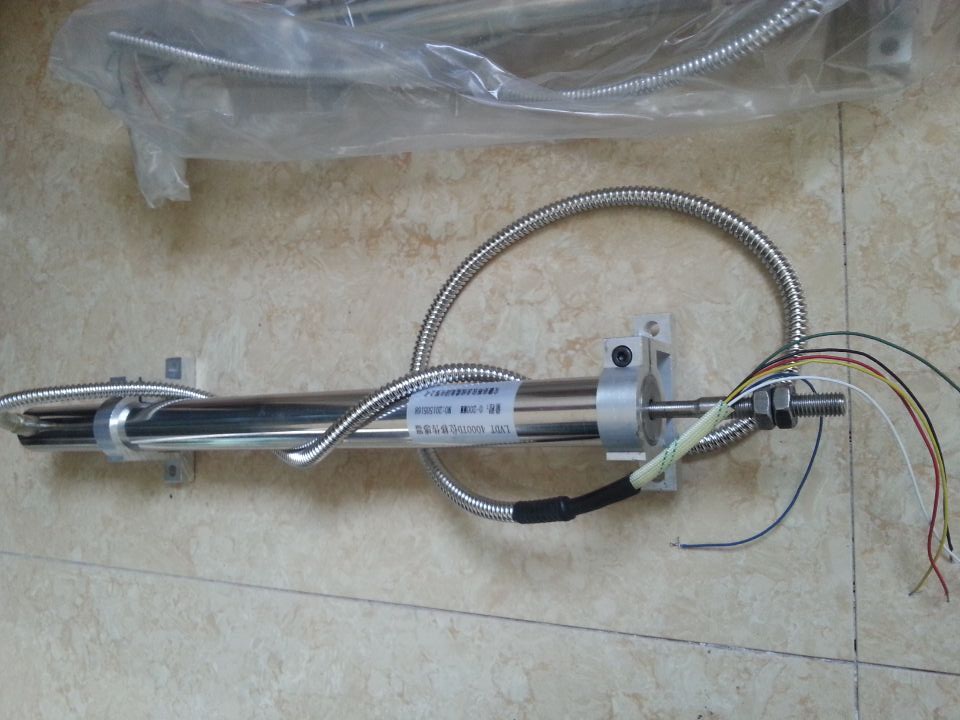

HTD-300-6位移传感器
  • 产品名称：HTD-300-6位移传感器
  • 产品型号：HTD-150-6，HTD-200-6H，HTD-250-6
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2018-02-10
  • 已获点击：556
  • 企业类型：制造商
详细说明

HTD-150-6，HTD-200-6H，HTD-250-6，HTD-300-6位移传感器

是专为测量汽轮机组阀位开度行程而设计的 ,与油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能。采用中频差动变压器式位移传感器作为传感元件，是一种高可靠

HTD系列位移传感器。 外壳为不锈钢，具有结构简单、高、免保护等优点。

技术参数：

1. 量程： 0～600mm （量程由用户自定）

2. 准确度：±1%（满量程）

3. 环境温度：-10℃~+100℃

4. 相对湿度：≤90%

是专为汽轮机组油动机行程而配套设计的。该产品应用线性差动变压器式位移传感器将油动机阀门开度行程直接转换成相对应摸拟量输出，既可随机显示位移量又可与计算机连接作为自动控制的返馈信号。

    该产品也可以用于其它行业的阀门开度测量，位移测量及自动控制场合，具有量程广、高，安装方便，经久耐用并可长期连续使用等特点。

3332.jpg 一、技术参数 AC型

1.线性量程：±10～±800mm内任何规格
2.：0.25%
3.灵敏度：2.8～230mV/V/mm
4.初级激励电压：1～20VAC
5.激励频率：正弦波或方波400HZ～10KHZ
6.环境温度：-50℃～+280℃
7.灵敏度漂移：0.025%/℃
8.负载阻抗：20KΩ

二、技术要求
1．引出套管长1米，引出线长1.5米，(根据用户需要)出线孔ф6。
2．引出线编号及颜色　　　　　　
三、技术参数
HTD系列传感器：
1、励磁电压：根据实际需要，1～3KHz正弦波
2、灵 敏 度：测试见图，“E”mV/mm/V±5﹪
　　　　　　 (输出/位移/激励电压)
3、.线 性：±1﹪
4、相 位：芯杆引导端拉出时,次级1电压增加，次级2电压减少
5、温度范围：0～150℃，在温度范围内每变化38℃，对于任何位移，输出直流电压变化不超过1.25%
6、耐 压：1500V、50Hz，1分钟
7、初级线圈阻抗大于50Ω
8、铁芯与引导杆连接应可靠
9、外壳在装配夹紧时，应能承受夹紧力
10、引出线带压线接头（0.5×3）
11、采用气密封装配，可浸入油或水中
12、引出线头接带护套铜接头（0.5×3）护套颜色与线一致
