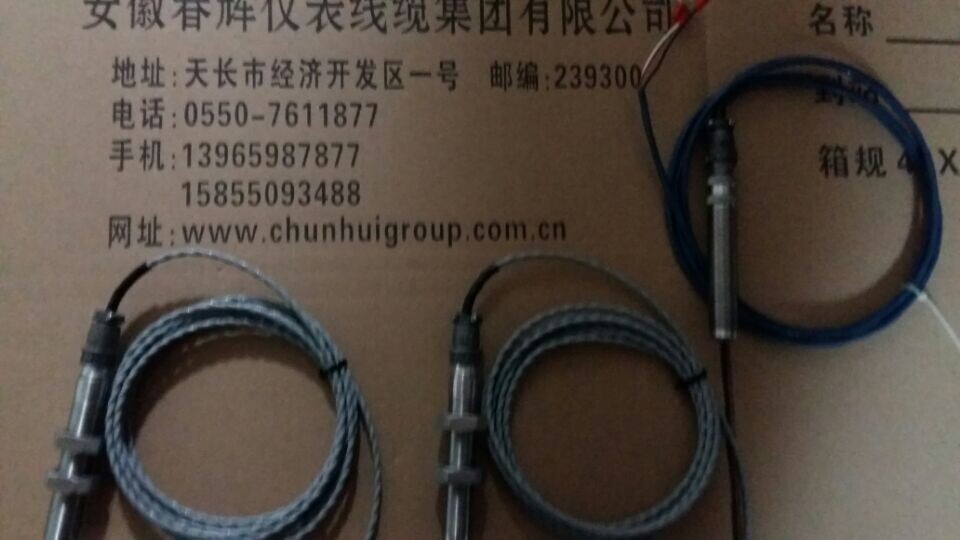

- 产品名称：T-05A磁电式测速传感器
- 产品型号：T03、T-03S、T-03A、T-05A传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2018-02-10
- 已获点击：591
- 企业类型：制造商
详细说明
T03、T-03S、T-03A、T-05A
测速传感器
主要特点：
感应类铁金属齿轮等转动、移动目标物
数字电流沉输出（集电极开路门输出）
抗干扰能力强
电源反接保护
工作状况led 指示
主要应用：
1. 和szc系列转速表配套应用于大型转速设备测速。
2.该产品是测量铁路内燃机车柴油机转速的非接触式传感器，能给机车电气控制装置输出与被测设备其转速成正比的方波信号号。
3.亦可适用于其它工控设备需要检测转速的测量控制系统中。
【一、 产品概述】
T03S磁阻式传感器内装磁钢，在其端面磁头处形成磁场，
一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号.传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。
T03磁电式传感器采用了新型工艺和特殊材料，其灵敏度优于国内同类产品。
【二、技术指标及安装】
1.线圈电阻：380欧姆左右，全牙；150欧姆，全牙；250欧姆，全牙；特殊可另制。
2.输出电压：为获得较大输出和近似正弦波形，铁渐开线齿轮必须满足：齿轮模数大于
2，传感器端面距齿顶≤1mm。输出电压波形：渐开线齿轮近似正弦波，孔板正负脉冲。
下图数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙≤1mm下获得，仅供参考。
转速(rpm)：10 20 50 100 200 500 1000 2000 5000
对应输出电压≥ （有效值）： 50mV 100mV 250mV 500mV 1V 2.5V 5V 8V 10V
3．外形尺寸：外壳为M16×100，引线插座：X12K4P，引线插头：X12K4P 。
