产品名称：3C-3ZS智能转速监控仪
产品型号：3C-1，3C-2，3C-2-P，3C-2F-G，3C-3Z
所属类别：工业自动化仪表 > 机械量检测仪表
发布时间：2018-02-10
已获点击：617
企业类型：制造商

详细说明

3C-1，3C-2，3C-2-P，

3C-2F-G，3C-3ZS智能转速监控仪

用于测量旋转机械装置（如汽轮机、风机、压缩机、电机等）的轴的转速，并在转速超过设定的限定值时，给出报警和控制信号。配用按要求安装的两支转速传感器，也可给出正反转报警。
该型仪表可配接如下转速传感器 : 磁电式转速传感器,测速发电机,磁阻式转速传感器,电涡流式转速传感器,光电式转速传感器等各种型号转速传感器.
本转速监控仪基本的工作原理如下：根据不同的转速传感器在旋转体上安装、加工感应体（如键槽、测速音轮、反射膜、磁体等），旋转体旋转时，传感器感受每个感应体，从而得到与转速成正比例的频率信号，频率信号进仪表后，仪表对频率信号进行测量，再乘上与感应体个数成比例的系数，即可得到旋转体的转速。
例如，对一个旋转轴进行转速测量，采用电涡流转速传感器，在轴上开两个键槽，相当于感应体齿数 m = 2 ，那么转子的频率为 f = (2/60)′n,转速 n =30f，即测出的频率数要乘以30等于实际转速。将本仪器系数设定在S = 30 即可，其余类推。
配用两支按要求安装的转速传感器，根据信号的相位关系，可进行正反转测量，给出反转监控报警信号。
本转速监控仪运用等测量原理设计开发而成.仪表采用了ＤＣ－ＤＣ电源，光耦隔离等多种抗干扰技术，转速测量高，转速监控响应快。其性能处于国内水平.经过长期的试验,考核,其性能稳定,可靠性高.

主要功能
● 具有速度测量显示功能，测速99999转/分，五位数码管显示。
● 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
● 设有电压、电流输出接口，可与计算机等设备连接。
● 报警值、齿数、时间可通过前面板按键设置。
● 对超速事件具有存储功能，以备查询。
● 对传感器或输入电路故障具有指示功能。
● 设有自检功能
3.技术参数
● 测量范围：1～99999转/分，
● 准确度：±0.02%×n(n为显示仪的示值r/min)±1个字
● 输入信号：正弦波或脉冲输入，输入电压有效值0.3-20V
● 报警输出：在前面板上有二个红色LED指示灯，报警1及报警2。在后面板有二个继电器常闭报警触点，继电器输出接点电流为：AC220V/3A，DC28V/3A。
● 输出接口:输出正比于转速监控仪满量程范围(0-3500r/min)
电流：4～20mA 负载≤500Ω
电压：1～5VDC 负载≥5KΩ
● 工作环境：
A．温度：0～+60℃
B．相对湿度：≤80%
C．周围无强磁场干扰
D. 周围无腐蚀性气体存在
● 工作电源：AC220V±10% 50Hz±5% 功耗≤20W
● 安装方式: 盘式
● 整机尺寸：
盘装式A: 160（宽）×80（高）×260（深）mm

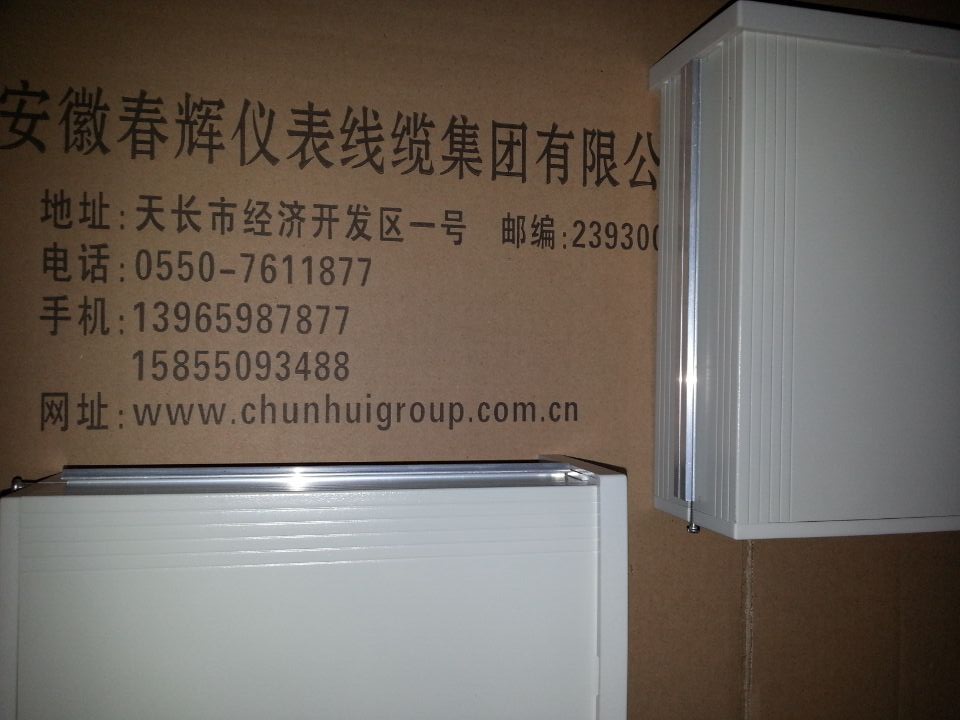

壁挂式B: 192X251X92（mm)

配接磁阻式传感器、电涡流传感器、霍尔传感器来监测机组的转速。应用微处理芯片对信号进行处理，测量准确，性能稳定，能根据用户的需要扩展功能。旋转机械特别是蒸汽透平，转速突然飞升是最危险的情况之一，有可能带来灾难性的后果。机组启动、停止时的升、降速测量，如何快速通过临界转速，都是极其重要的，主要适用于电力、石油、化工等工业部门旋转机械转速的监控和保护。本装置具有高度智能化，实现全面板操作，适宜长期在线监测，无需现场维护。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴转速的监视和保护.
功能说明：
1. 具有速度测量显示功能，测速99999转/分，五位数码管显示。
2. 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
3. 报警值、齿数、时间可通过前面板按键设置。
4. 对超速事件具有存储功能，以备查询。
5. 对传感器或输入电路故障具有指示功能。
6. 设有自检功能
7. 设有电压、电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

3C-2F-P智能反转速监视仪配接CS反转速传感器，有反转报警功能，可测量工业水泵等各种旋转机械的轮轴、齿轮、齿条的正反转、转速、线速度。适合旋转机械装置TSI的系统设计使用，可广泛应用于电力、机械、化工、冶金等行业。为旋转机械的安全运行提供多种参数的测量及早期故障的预报。
主要功能：

汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的转速的监视和保护。

功能说明：

1. 具有高度智能化，所有功能实现全面板操作。

2. 测量值、报警设定值，可分别在LED数码管上显示。

3. 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

4. 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

3C-1，3C-2，3C-2-P，

3C-2F-G，3C-3ZS智能转速监控仪

壁挂式B: 192X251X92（mm)

汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的转速的监视和保护。

功能说明：

1. 具有高度智能化，所有功能实现全面板操作。

2. 测量值、报警设定值，可分别在LED数码管上显示。

3. 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

4. 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

技术参数：

1. 输入信号：反转速传感器或2个齿轮转速传感器

2. 测量范围：-19999～45000转/分

3. 电流输出：4～20mA，准确度:±0.5％

4. 使用电源：220VAC±10%，50Hz±5%
