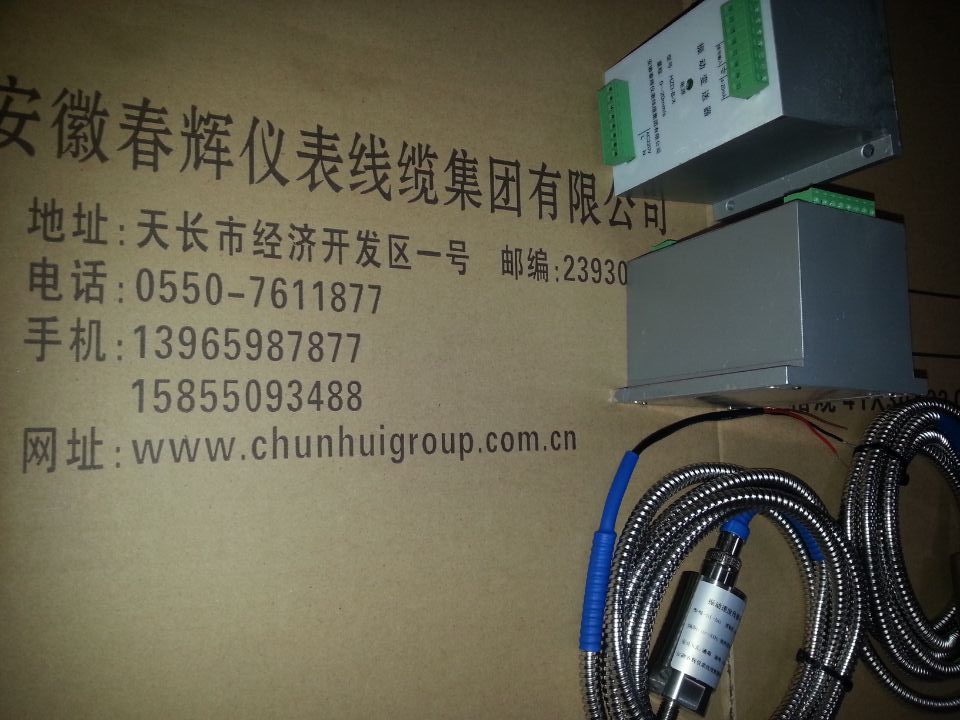

- 产品名称：HZD-B-4振动变送器
- 产品型号：HZD-B-9，HZD-B-8，HZD-B-7测振
- 所属类别：变送器 > 其他变送器
- 发布时间：2018-02-10
- 已获点击：512
- 企业类型：制造商
详细说明
HZD-B-9，HZD-B-9F,
HZD-B-8，HZD-B-7，
HZD-B-S，HZD-B-4振动变送器
HZD-B-9型振动变送器是采用单片机为的智能振动变送器。该变送器通过ST系列振动速度传感器监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的位移值或速度值。具有：振动监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护，如汽轮机、风机、压缩机、电机、泵等。
技术参数
◆ 外接电源：220V AC 或 24V DC
◆ 输入
信 号：接受一个ST系列振动速度传感器的信号
灵敏度：20mV/mm/s±5%
频 响：5~300Hz
◆ 量程：0~500μm（峰-峰值）或0~50.0mm/s（真有效值）
◆ LED指示：OK绿色，Alert、Danger 红色。
◆ 测量误差：±1%满量程
◆ 电流输出：4~20mA 有源，输出负载 ≤500Ω
◆ 报警点设置：0~100%满量程，度±1%
◆ 报警复位方式：自动或手动（现场Reset按钮、遥控报警复位端子）
◆ 继电器密封：环氧树脂，节点容量 DC30V/5A或220V/5A，单刀双掷
◆ 上电延时：约10秒
◆ 温度范围：运行时-25℃~+65℃ 储存时-40℃~+85℃
◆ 相对湿度：至95%，不冷凝
◆ 外形尺寸：90W×120L×75Hmm
◆ 安装尺寸：80×90mm
HZD-B-4一体化振动变送器将磁电式速度传感器、精密测量电路以及显示电路集成在一起，实现了传统的“传感器十监测仪表”模式的振动测量系统的功能，适合于构建经济型高振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。
技术参数
◆ 外接电源：24VDC±5%
◆ 输 入
信 号：取自内置振动速度传感器的信号
灵 敏 度：20.0mV/mm/s±5%
频 响：5~300Hz
◆ 量 程：振动位移0~500um（峰－峰值）
振动烈度0~50.0mm/s（真有效值）
◆ 显 示
显示方式：三位0.36英寸LED数字显示
显示：±1%满量程
◆ 电流输出： 4~20mA有源，输出负载≤500Ω
◆ 温度范围
运 行 时：-20℃～+65℃ 储 存 时：-40℃～+80℃
◆ 相对湿度：至95%，不冷凝
◆ 外形尺寸：Φ56×105mm
HZD-B-5一体化振动变送器将磁电式速度传感器、精密测量电路集成在一起，实现了传统的“传感器＋监测仪表”模式的振动测量系统的功能，适合于构建经济型高振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。
技术参数
