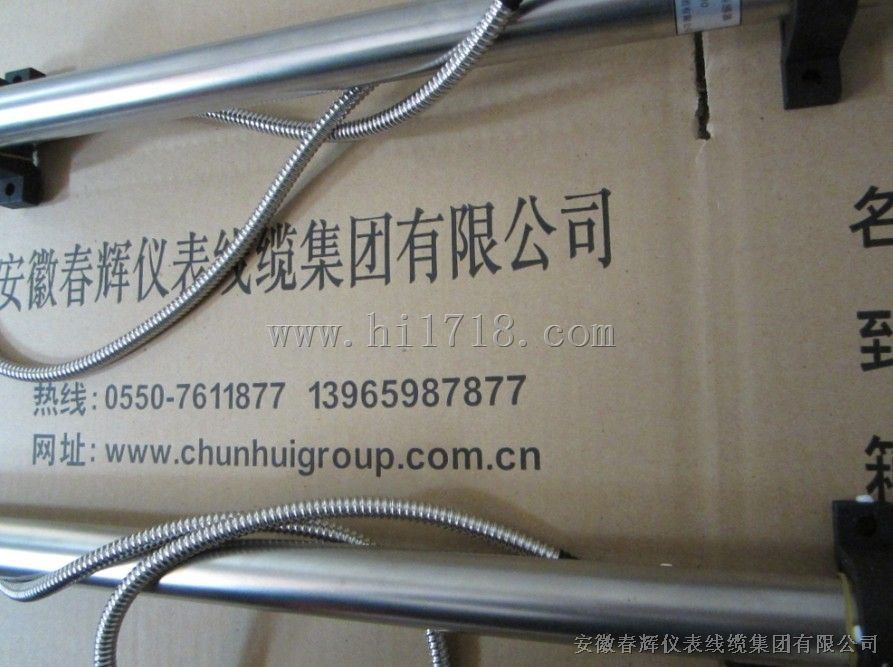

- 产品名称：HTD-250-3位移传感器价格
- 产品型号：HTD-100-3，HTD-300-3，HTD系列
- 所属类别：传感器 > 其他传感器
- 发布时间：2018-02-10
- 已获点击：554
详细说明
HTD-100-3，HTD-300-3，
HTD-150-3，HTD-250-3位移传感器
HTD系列油动机传感器是专为测量汽轮机组阀位开度行程而设计的,与油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能.
采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰能力强，线性好，结构简单，不易损坏，能长期连续使用。
测量原理：当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。
技术指标：
量程：0~500mm（量程由用户自定）
准确度：±1%（满量程）
环境温度：-20℃~+100℃
相对湿度：≤80%
型号\规格 | e | l | m | 行程(r) | 初拉长度(E) | ΦD | Md | F |
HTD-50-3 | 105 | 120 | 80 | 50 | 15 | Φ6 | 8 | 40 |
HTD-100-3 | 185 | 200 | 160 | 100 | 15 | Φ6 | 8 | 40 |
HTD-150-3 | 235 | 250 | 175 | 150 | 15 | Φ6 | 8 | 40 |
HTD-200-3 | 285 | 300 | 220 | 200 | 15 | Φ6 | 8 | 40 |
HTD-250-3 | 337 | 352 | 265 | 250 | 15 | Φ6 | 8 | 40 |
HTD-300-3 | 455 | 470 | 370 | 300 | 15 | Φ6 | 8 | 40 |
HTD-350-3 | 455 | 470 | 370 | 350 | 15 | Φ6 | 8 | 40 |
HTD-400-3 | 605 | 620 | 505 | 400 | 15 | Φ6 | 8 | 40 |
HTD-450-3 | 755 | 770 | 590 | 450 | 15 | Φ6 | 8 | 40 |
HTD-500-3 | 755 | 770 | 590 | 500 | 15 | Φ6 | 8 | 40 |
