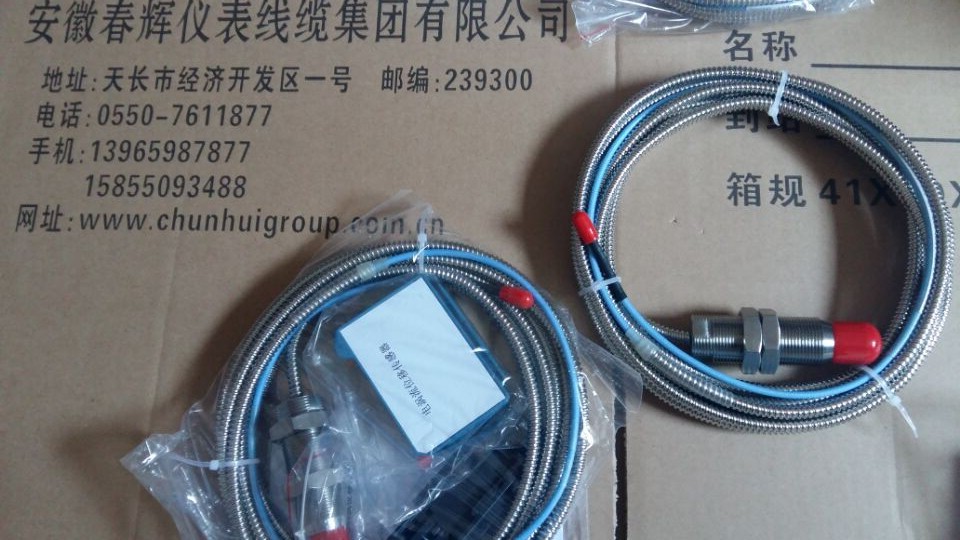

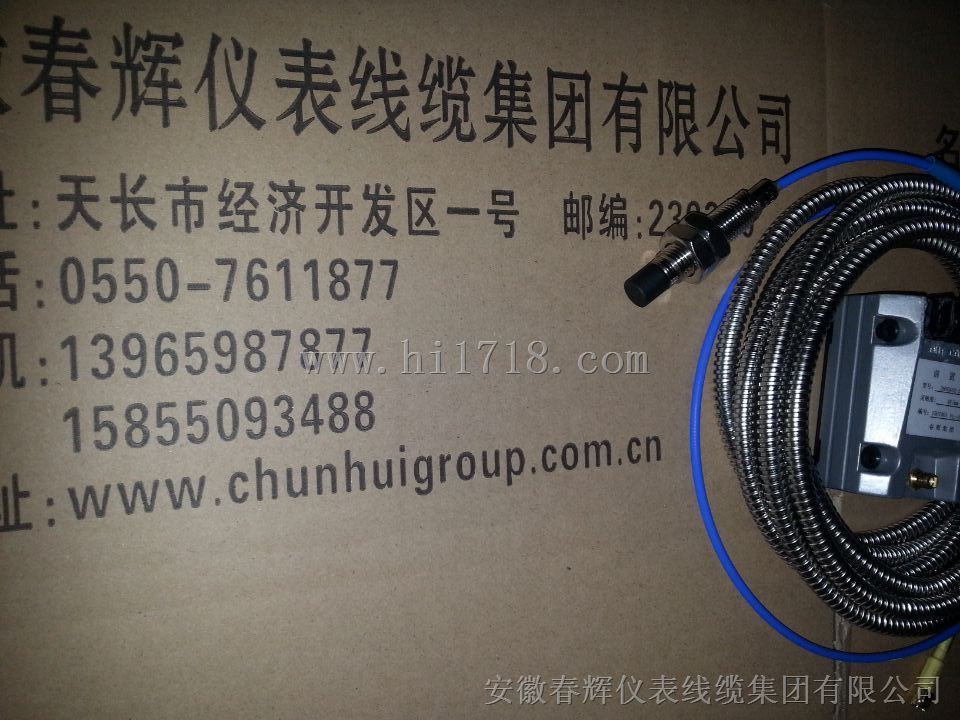

S2100XL，S2200XL，

S2300XL，S2900位移胀差传感器前置器

成型工艺将线圈密封，使探头在恶劣的环境中能可靠工作。输出正比于探头端部与被测导体表面之间的距离的电压信号，既能进行静态（位移）又能进行动态（振动）测量，主要用于测量滑动轴承机械的相对振动、位移、键相和转速；以及水轮机组的摆度，适合较高温度情况下的工业现场。TKWELL公司电涡流传感器完全符合美国石油学会API670标准。由探头壳体、前置器、备紧螺母、同轴信号电缆组成。采用“二次注

探头直径5mm、8mm、11mm、25mm
● 测量范围2mm～12.5mm
● 灵敏度至7.87V/mm
● Ex本安防爆
● 系统标准电气长度5m、9m
● 同规格组件可互换，包括BN.3300、3300XL组件

探头：采用先进的模具技术保证了探头端部和主体
的牢固连接。专门设计的探头电缆封装结构，可使
电缆安全地连接到探头端部，能承受330牛（75 磅）
的拉力。端部线圈直径决定了传感器的线性量程，
通常用端部线圈直径来分类和表征各型号探头，一
般情况下，传感器线性量程大致是探头端部直径的1/2～1/4。

同轴信号电缆：采用高温合金双层屏蔽电缆，具备
一定的耐腐蚀、防油、防水的功能，可以防止油或
其它液体沿电缆内部泄漏到机器外部。

前置器：可以采用紧凑的导轨安装，也可以采用传
统的螺钉面板安装，两种形式的安装基板均具有电
绝缘性，不再需要独立的绝缘板。采用多种电路温
度漂移补偿，温漂系数极小。欧洲电磁兼容性CE
。

同轴接头：探头、延伸电缆和前置器都带有防腐蚀
的镀金铜接头。接头只需用手指紧固，特殊设计的
机械锁紧装置能防止连接松动；接头在安装或拆卸
时也不需要特殊的工具。探头和延伸电缆在订货时
可选择带有接头保护器；推荐在潮湿环境中安装选
用接头保护器，以提供必要的环境保护。

是由前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。
电涡流传感器的应用:
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。

供电电源与输出选择

电源电压 - 24V

电源电压 ±15

输出 -2~-18v

输出 -5~+5

输出 0~+5V

输出 +1V~+5V

工作频率范围： 0~5KHz（-1.5dB）

测量范围: 4mm

线性范围(mm) 1.0-5.0

灵敏度: ＜±4%

工作温度范围: -20℃~150℃

灵敏度: 4.0V/mm
