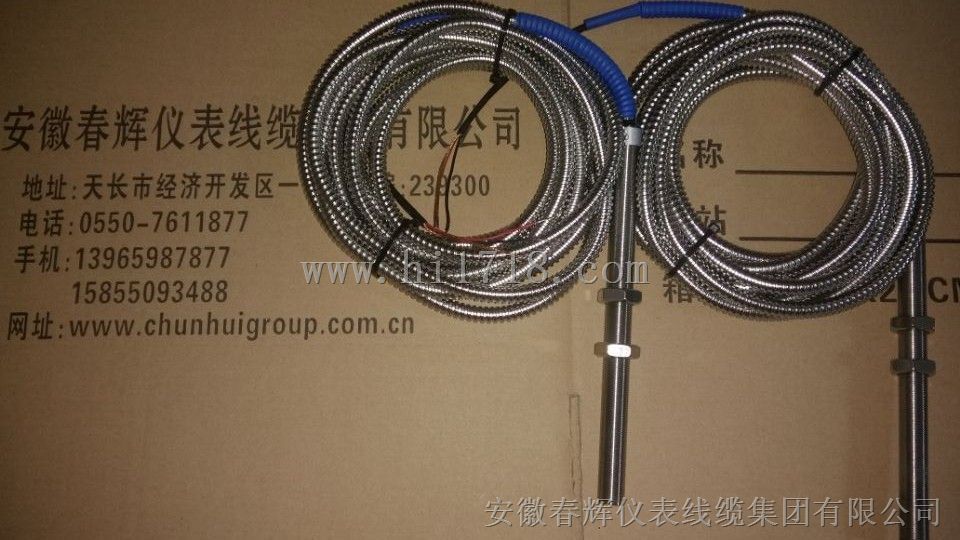

- 产品名称：VB-Z9200转速传感器
- 产品型号：VB-Z9200-100，VB-Z9201-80
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2018-02-10
- 已获点击：574
转速探头：
VB-Z9200-100，
VB-Z9201-80，
VB-Z9201,
VB-Z9200磁电式转速传感器
是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。
▲ 技术参数
输出电压波形: 渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.
温度范围： -20℃～80℃ 或（-30℃～130℃）
螺纹尺寸： M16×1.0或M16×1.5 M16×1.0或M16×1.5
电线或接头： 整体电缆或用接头
测量范围 10～10000r/min （60齿）
输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，
模数为2，传 感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。
输出信号幅值：50r/min>300mV（P-P）（测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形: 渐开线齿轮近似正弦波，若齿轮略有偏心则为调幅正弦波；孔近似方波。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的检测。
如果主轴在轴向有移动，则应注意磁极的中心不要处在齿轮的位置上。
使用注意事项:
1. 安装时传感器外壳M16*1螺纹不得损伤,六角螺母旋转应自如, 六角螺母并紧后,不得有松动现象.
2. 安装时应以被测齿轮不与传感器接触为宜,并希望能尽量减少间隙以提高输出信号幅值.
