GAMX-2005、GAMX-2007、

GAMX-2K、GAMX-D、GAMX-T-2001

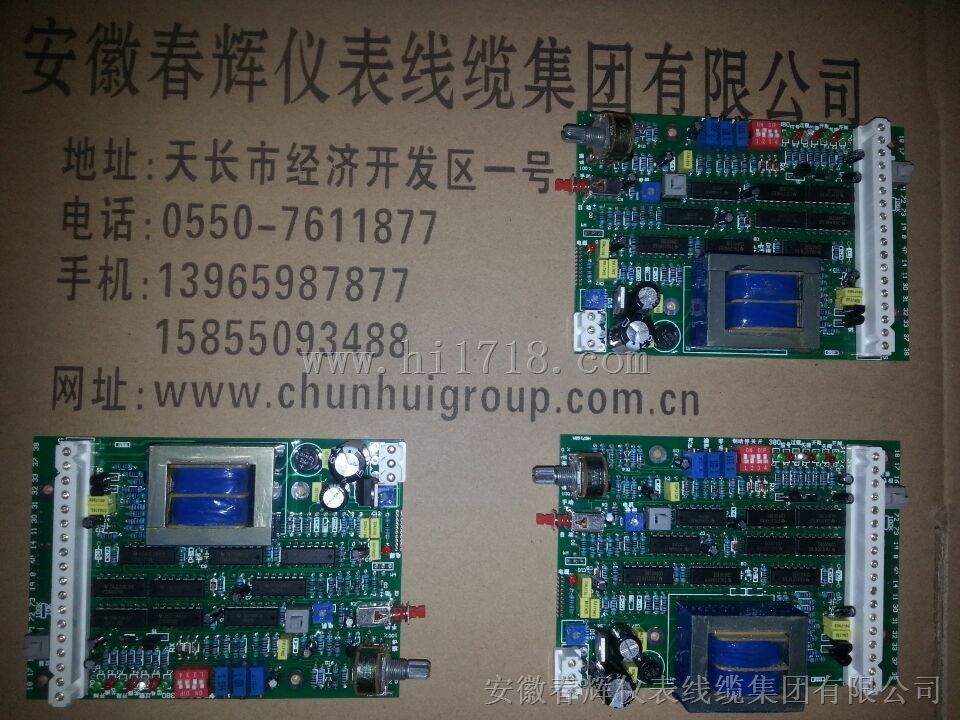

执行器控制板
一、主要技术参数

1、输入信号：4－20mA

2、输入电阻250欧姆

3、输出信号：4－20mA，

输入信号和输出信号隔离，用户无需隔离模块

4、输出电阻：0－500欧姆（特殊需要0－750欧姆）

5、反馈电位器： 0－1K欧姆

6、基本误差：±1％

7、死区：0－3％可调

8、电源电压：220V±10％

9、环境温度：－25℃－＋55℃

10、相对湿度：≤90％（不结露）

二、主要功能

1、运行方式：正向：4mA阀关闭，20mA阀开启

反向：4mA阀开启，20mA阀关闭。

2、中断保持：失去信号时，执行器可保持原位，

关闭或开启，出厂时中断信号设定执行器保持原位。

3、本机手动运行：本机手动运行是使定位器

模拟一个4－20mA输入信号，使执行器手动调节全开或全关。

4、 0％位置：定位器0％，使执行器全关到位。

5、 100％位置：定位器100％，使执行器全开到位。

6、短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。远程控制为点动状态。

7、执行器运行方向：

标准形式下:执行器（面向输出轴）顺时针为开启

通过拨码开关可改变控制（改变电机旋转方向）使执行器逆时针转为开启，同时改变限位开关和力矩开关方向。

8、电制动配置：GAMX模块220VAC和380VAC通用

单相电源（220VAC）配置电制动

三相电源（380VAC）通过拨码开关使电制动功能不起作用，执行机构电制动由外电路完成。

9、 LED指示：

LED1 (红）电源指示 LED2（绿）执行器开启 LED3（红）执行器关闭

LED4（红）失去4－20mA信号 LED5（红）过力矩开关动
