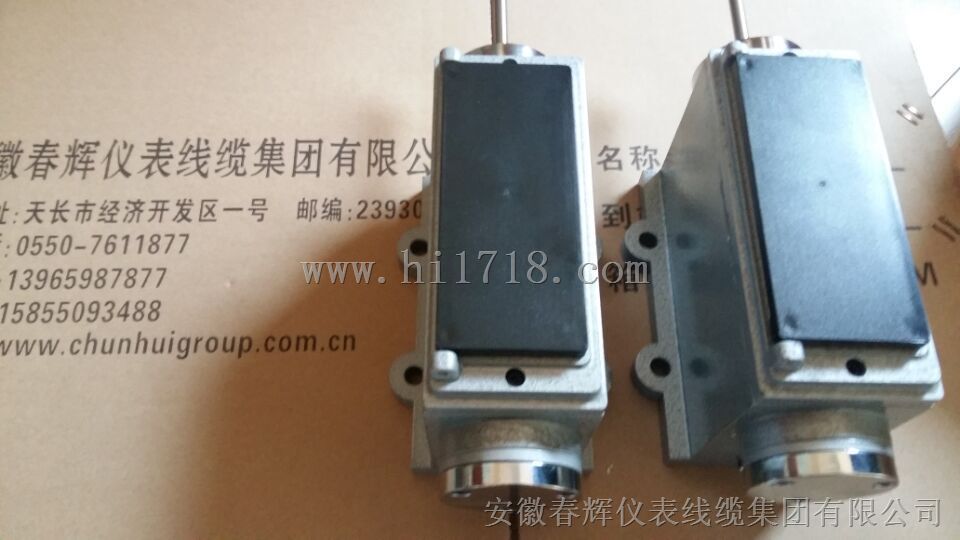

- 产品名称：TD-2-25热膨胀传感器
- 产品型号：TD-2-25，TD-2-50，TD-2-35
- 所属类别：传感器 > 其他传感器
- 发布时间：2018-02-10
- 已获点击：595
详细说明
热膨胀传感器TD-2-25，
TD-2-30，TD-2-35，TD-2-50
主要用于 测量汽轮机汽缸膨胀位移量，与HXW-R型热膨胀监控仪相配合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。就地指示视野大，远传指示为数字显示，清晰直观。
采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰能力强，线性好，结构简单，不易损坏，能长期连续使用。
测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B与C 之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。
技术指标：
量程：0~50mm（量程由用户自定）
准确度：±1%（满量程）
环境温度：-20℃~+100℃
相对湿度：≤80%
型号 | 线性量程 | 发送头伸出 |
TD-2-25 | 25 | 90 |
TD-2-35 | 35 | 95 |
TD-2-50 | 50 | 107 |
