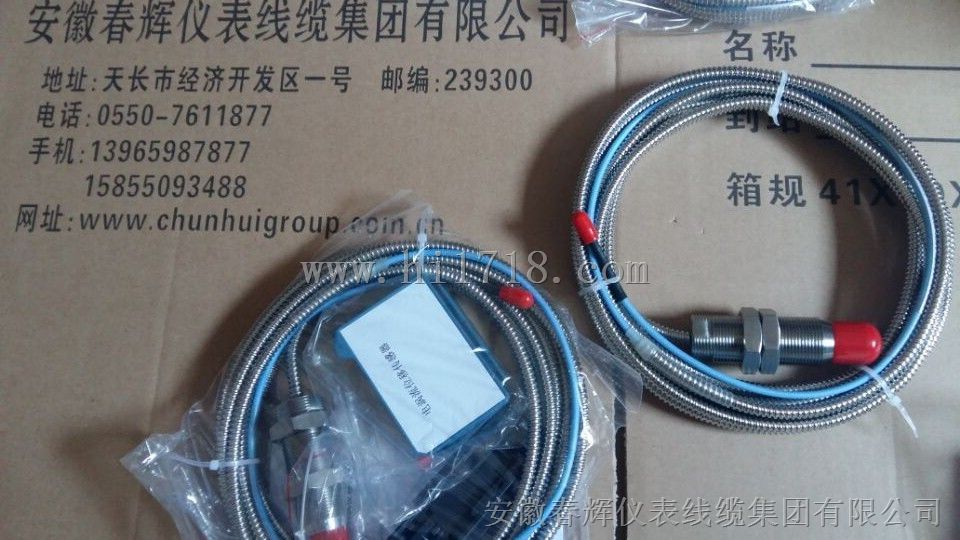

- 产品名称：SYSE08电涡流传感器
- 产品型号：SYSE08，SYSE11，SYSE16
- 所属类别：传感器 > 其他传感器
- 发布时间：2018-02-10
- 已获点击：554
详细说明
电涡流传感器SYSE08，SYSE11，SYSE16，SYSE025
SYSE08，SYSE11，SYSE16，
SYSE25电涡流传感器
SYSE系列传感器
能测量被测体（必须是金属导体）与探头端面的相对位置。由于电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。
技术指标
探头直径： 可选
线性范围： 根据用户要求
灵 敏 度： 根据输出电压和量程决定
线性误差：＜1%
频 响：0～10KHZ
电缆长度：5m或9m（用户订货时选定）
工作温度：探头：-30~ +120℃；前置器：-20~ +65℃
使用电源：可选DC +24V，DC -24V，DC ±15V。
高频电缆的安装 |
因安装或使用的需要，9m或5m长的高频电缆中间可接高频接头，该接头在固定时必须浮空（即接头不能与机架或大地在电气上相通），否则会引入干扰。故在安装时，高频接头必须用绝缘材料密封包扎好。
3．前置器的安装
前置器应浮空安装（即前置器与机组在电气上应绝缘）。为保护前置器不受损伤，建议用户外加一只前置器保护盒，先将前置器通过绝缘板浮空固定在铁盒内，然后再将铁盒固定在机架或铁栏杆上。安装场所温度小于65℃，通风且振动小。前置器与监控仪的联接电缆用户可采用三芯屏蔽电缆，其长度可达数十米。其屏蔽层应在集控室处单端接入仪表地。
四、 注意事项
1、 用户在安装探头时，在探头面积三倍的净空范围内不应有其它金属物质的存在；要避免探头碰伤撞伤；探头的安装要牢固，在运行中不能有丝毫的松动。
2、 电缆线不能扭折和任意加接；电缆中间的高频转换头连接好后应采取绝缘措施，使其与大地在电气上隔离。
3、 前置器时，前置器应安装在绝缘板上，使前置器在电气上与大地隔离。
前置器的三根信号传输线中间不要有接头。如有要考虑接头的接触电阻要尽可能小，以减少信号在传输线过程中的损耗。
前置器型号 | SYSE08 | SYSE11 | SYSE16 | SYSE25 |
频响范围(-3dB) | 0~5000Hz | |||
灵敏度误差(%) | ≤±3.0 | |||
示值线性度(% F?S ) | ≤±2.0 | |||
零值误差(% F?S ) | ≤±1.0 | |||
温漂(%/℃ F?S ) | ≤±0.1 | |||
探头工作温度(℃) | -10~100 | |||
前置器工作温度(℃) | -10~60 | |||
工作电压(VDC) | -22~26 | |||
工作电流(mA) | ＜25 | |||
