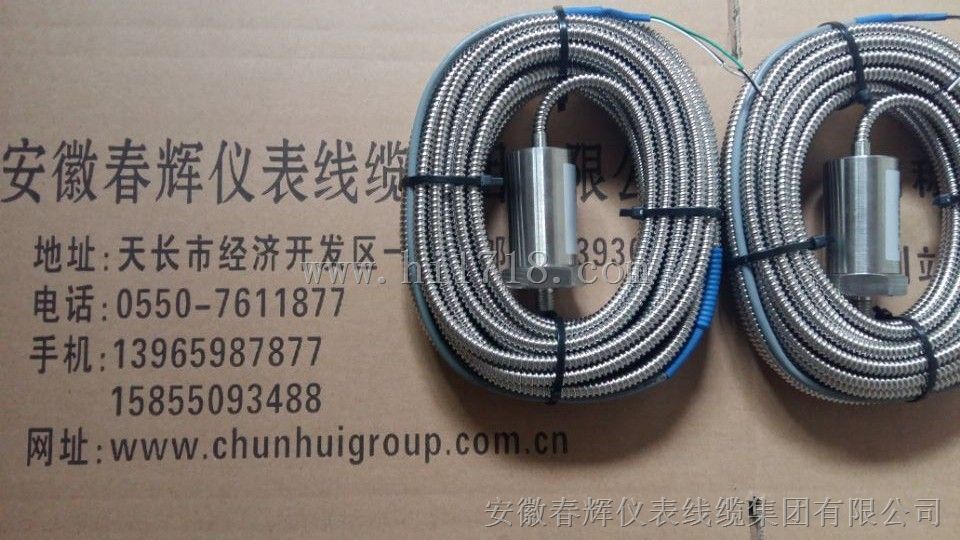

SDJ-SG-2振动探头
  • 产品名称：SDJ-SG-2振动探头
  • 产品型号：ZHJ-2，QBJ-SG-2，SG-2，SZ-6，SDJ-S
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2018-02-10
  • 已获点击：545
  • 企业类型：制造商
详细说明

ZHJ-2，QBJ-SG-2，

SG-2，SZ-6，

SDJ-SG-2振动探头

可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器，可以把速度量经过积分转换成位移量。它直接安装在机器外部，故使用维护极为方便。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。但是，对于大部分的滑动轴承机器，通常其轴振动传递到轴承座上时被衰减或歧变，因此尽量采用电涡流传感器直接测量轴的振动，更准确、全面。


 ZHJ-2振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势(感应电压)，该电压正比于机壳的振动速度。
技术参数：
1．灵 敏 度：30mV/mm/s
2．加 速 度：8g
3．测量范围：2mm

SDJ-SG-2型振动速度传感器与振动、烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的SDJ-SG-2型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10螺钉固定。

SZ-6型振动速度传感器亦称磁电式振动速度传感器，主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。
2．技术参数
● 灵 敏 度: 50mv/mms
● 频率响应（可选）：
a. 5～100 Hz
b. 10～500 Hz
c. 10～1000 Hz
● 自振频率： 10Hz
● 可测振幅： ≤2000μm(P — P)
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温 度 -30℃～100℃
