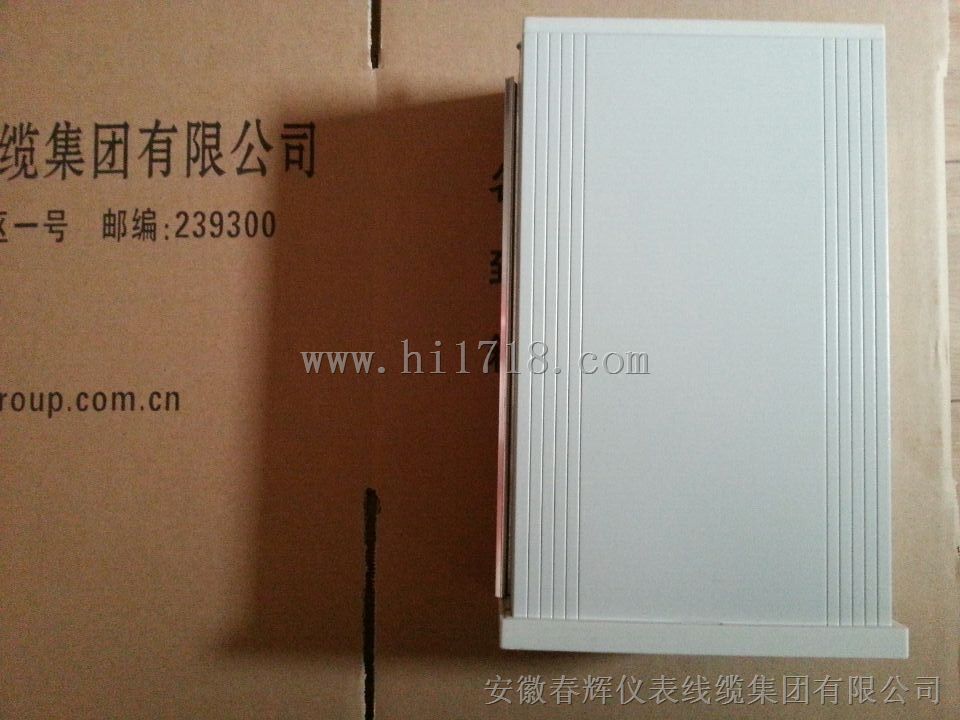

智能转速监控保护仪QBJ-3C/S
  • 产品名称：智能转速监控保护仪QBJ-3C/S
  • 产品型号：QBJ-3C，QBJ-3C2，QBJ-3C2/G，QBJ-3
  • 所属类别：工业自动化仪表 > 机械量检测仪表
  • 发布时间：2018-02-10
  • 已获点击：543
  • 品牌/商标：本厂部138550934888
  • 企业类型：制造商
详细说明

智能转速监控保护仪/速度测量仪QBJ-3C2

QBJ-3C， QBJ-3C2，

QBJ-3C2/G， QBJ-3C/S


配用CS系列磁阻测速传感器实现旋转机械的转速测量。该仪表是采用单片微机构成转速测量系统，在设计中把计算机和仪表融为一体，并充分注意硬件和软件的有机结合和统一，发挥软件编程灵活、易变的特点，并且有测量范围和报警值任意设定功能，可满足1槽或3槽、60齿、48齿、30齿等不同的被测条件，有转速报警功能、危险报警功能，用户可根据不同的条件选择最适合的功能。该仪表使用方便,可靠性高,带软、硬件看门狗电路是测量转速的一代仪表，它适用于电厂汽轮机、工业汽轮机、水泵、风机的转速测量要求。QBJ-3C型智能转速测量仪可分为盘装和挂壁式二种，供用户选择。
二、技术指标
测量范围：300～10000r/min(任意设定)
测量：0.1%
显示采样时间：4次/秒
报警采样时间：0.1秒
输入波形：正弦波和方波
显示方式：五位LED显示器显示
齿轮盘齿数：30～120齿任意设定或1槽、3槽
输出标准：电流4～20mA，且与任意满量程自动对应
供电电源：AC220V±10%，50Hz
工作环境：仪表温度-10℃～50℃
　　　　　相对湿度≤80%
　　　　　传感器温度-10℃～120℃
报警、危险值用户可通过面板键盘任意设定
设定值可保持五十年不变
盘装表开孔尺寸：宽154×高78×深260(mm)
挂壁表安装尺寸：长275×宽170×厚98(mm)


QBJ系列转速监测仪：主要适用于电力、石油、化工等工业部门旋转机械转速的监控和保护。本装置具有高度智能化，实现全面板操作，适宜长期在线监测，无需现场维护。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴转速的监视和保护.
功能说明：
1. 具有速度测量显示功能，测速65000rpm，五位数码管显示。
2. 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
3. 报警值、齿数、时间可通过前面板按键设置。
4. 设有电压、电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 输入信号：磁阻式传感器、电涡流传感器、HE霍尔传感器，正弦波或脉冲输入，输入电压有效值1-20V
2. 显示方式：5位数码管显示，±0.02%×n(n为显示仪的示值r/min)±1个字
3. 测量范围：1～65000rpm，
4. 输出接口:电流：4～20mA 负载≤500Ω，电压：1～5VDC 负载≥5KΩ
4. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm盘撞式
10. 开孔尺寸：152（宽）×75（高）mm
