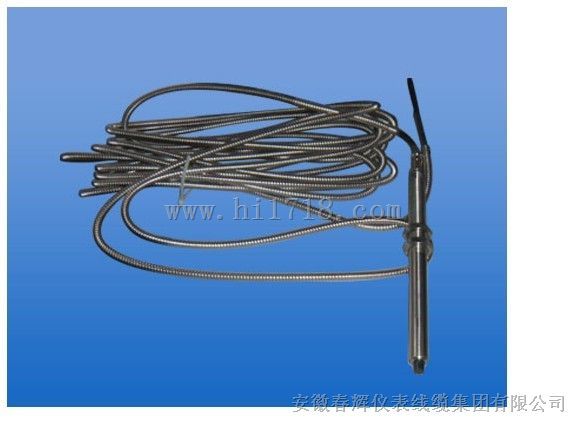

- 产品名称：JL-70一体化电涡流传感器
- 产品型号：JL-70一体化电涡流传感器,轴位移传感器,轴振动传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2018-02-10
- 已获点击：536
- 企业类型：制造商
详细说明
JL-70一体化电涡流传感器,轴位移传感器,轴振动传感器
是通过表面贴装微形封装技术，将前置器电路和探头集成一体，是一种新型高性能的电涡流传感器。
1. 工作温度：-25~+85℃，温漂0.05％/℃
2. 防护等级：IP68
3. 输出形式：三线制电压或电流输出
4. 频率响应：0~10kHz
5. 电压输出形式传感器供电电源：（1）+12dc~+30vdc供电，输出范围0.1~10.5v或1~5v或0.5~4.5v，功耗≤12mA（不含输 出电流）；（2）-18vdc~-24vdc供电，输出范围-2~-18v，功耗≤12mA（不含输出电流）；（3）±12vdc~±15vdc供电，输出0~+5v或0~+10v或-5~+5v或-10~+10v功耗≤±12 mA（不含输出电流）。
电流输出形式传感器供电电源：+18vdc~+30vdc供电，4~20mA电流输出，功耗≤12mA（不含输出电流）。
6. 纹波（测量间隙恒定时输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30μA。
7. 负载能力：电压输出形式的传感器输出阻抗不大于51Ω，驱动信号电缆长度300m；4~20mA电流输出形式的传感器最 大负载电阻不大于750Ω，带负载时输出变化-1％。
8. 测量参数
| 探头直径 | 线性量程（mm） | 非线性误差 | 非线性误差 |
| Φ5 | 1（可扩展到2） | ≤± 1% | Φ15 |
| Φ8 | 2（可扩展到4） | ≤± 1% | Φ25 |
| Φ11 | 4（可扩展到10） | ≤± 1% | Φ35 |
| Φ25 | 12（可扩展到20） | ≤± 1.5% | Φ50 |
| Φ50 | 25 | ≤± 2% | Φ100 |
| 探头直径 | 可选壳体螺纹 | 壳体螺纹长度 | 探头部分长度 | |
| 不带铠装 | 铠装输出 | |||
| Φ5 | M10×1 | 75mm | 85 mm | 5～8mm |
| M16×1 | 50mm | 60 mm | ||
| Φ8 | M10×1 | 75mm | 85 mm | 11～13mm |
| M12×1 | 50mm | 60 mm | ||
| M16×1 | 50mm | 60 mm | ||
| Φ11 | M10×1 | 75mm | 85 mm | 11～13mm |
| M12×1 | 50mm | 60 mm | ||
| M16×1 | 50mm | 60 mm | ||
| Φ25 | M14×1.5 | 75mm | 85 mm | 35mm |
| M16×1 | 50mm | 60 mm | ||
| M30×2 | 50mm | 60 mm | ||
| Φ50 | M14×1.5 | 75mm | 85 mm | 55mm |
| M16×1 | 50mm | 60 mm | ||
| M30×2 | 50mm | 60 mm | ||
