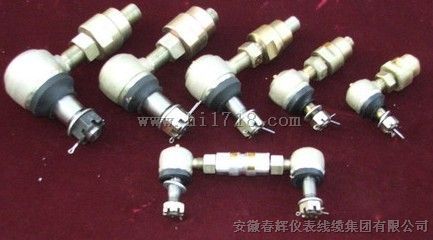

产品名称：平轴铰链
产品型号：SQJ ,QJ系列
所属类别：其他仪器仪表
发布时间：2018-02-10
已获点击：457
品牌/商标：春辉集团
企业类型：制造商

详细说明

一、用途： 该产品广泛应用在电力、化工、冶金、矿山、石油等行业及其它控制系统。是电、气动执行器与挡板、阀门等相互连接的理想机构，对于新建工程和设备改造均可采用。 二、结构特点：1、产品采用球形铰链方式连接，使电、气动执行器与所控制的阀门和挡板等的连接间隙似于零，减少了空行程，提高了控制系统的调节，改善了空间运动各零部件的受力条件。2、连杆采用了左右螺旋连接，使得执行器与阀门或挡板的现场安装更为方便，连杆的长度在一定的范围内可调。3、球形铰链总成采用全密封结构，使用于灰尘大、潮湿及环境温度在-30—60℃条件下，由于采用球形铰链结构，具有控制灵敏、准确（空行程小）、安装调整方便，使用安全可靠等特点。

三、产品规格参数表：

（1）平轴铰链参数表：

型号	扭矩N.m	配执行器型号	空间摆角	长度调整范围	球柄直径d	厚度H	L	A1
SQJ-10	100	AS-10	≥20°	0-70	10	15	36	29
SQJ-25	250	AS-25	≥20°	0-70	18	22	41	39
SQJ-60	600	BS-60	≥20°	0-100	18	25	41	45
SQJ-100	1000	A+RS100	≥20°	0-130	20	28	44	50
SQJ-160	1600	A+RS160	≥20°	0-150	20	30	51	50
SQJ-250	4000	A+RS250	≥20°	0-150	30	34	61	65
SQJ-400	4000	A+RS400	≥20°	0-150	30	34	61	65
SQJ-600	6000	A+RS600	≥20°	0-150	36	34	61	72
SQJ-800	8000	A+RS800	≥20°	0-150	40	40	65	80
QJ-10	100	DKJ-210	≥20°	0-70	14	12
QJ-25	250	DKJ-310	≥20°	0-70	16	22
QJ-60	600	DKJ-410	≥20°	0-100	18	23
QJ-160	1600	DKJ-510	≥20°	0-130	20	25
QJ-250	2500	DKJ-610A	≥20°	0-130	30	33
QJ-400	4000	DKJ-610	≥20°	0-150	30	33
QJ-600	6000	DKJ-710	≥20°	0-150	35	38

（2）锥轴铰链参数表：

型号	扭矩 N﹒m	球销空间摆角角度	拉杆调整范围mm	球销锥柄锥度	球销锥柄大端尺寸 d	球销锥柄长度	配电动执行机构型号
QJ-10Z	100	≥ 20 °	0～70	1：10K6	16	12	DKJ-210
QJ-25Z	250	≥ 20 °	0～70	1：10K6	18	20	DKJ-310
QJ-60Z	600	≥ 20 °	0～90	1：10K6	20	22	DKJ-410
QJ-160Z	1600	≥ 20 °	0～110	1：10K6	24	30	DKJ-510
QJ-250Z	2500	≥ 20 °	0～130	1：10K6	35	34	DKJ -610A
QJ-400Z	4000	≥ 20 °	0～150	1：10K6	38	35	DKJ-610
QJ-600Z	6000	≥ 20 °	0～150	1：10K6	40	38	DKJ-710
