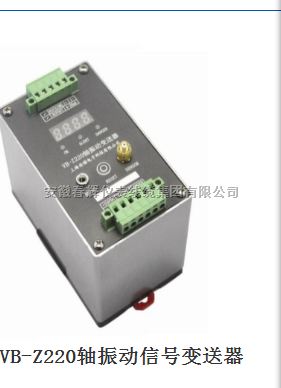

春晖振动变送探头VB-Z980108-00-04-10100-10-00、VB-Z220
  • 产品名称：春晖振动变送探头VB-Z980108-00-04-10100-10-00、VB-Z220
  • 产品型号：VB-Z993388-40，VB-Z220轴振动变送器
  • 所属类别：变送器系列 > 振动、轴振动变送器
  • 发布时间：2017-10-10
  • 已获点击：705
详细说明

VB-Z220轴振动变送保护表配置前置器、轴振动探头、延长电缆形成系统。主要监测转子的径向振动，提供实时转子总振动，对旋转机械进行保护并输出模拟电流、报警、停机信号。可方便地与DCS、PLC系统连接。故障监测：监测旋转机械的径向振动、可测量轴振动、摆度等；监测由于转子的不平衡、不对中、机件松动等引起的振动增大
技术参数:
供电电压：24Vdc ± 10%
功    耗：< 2W
量    程：0～800um(可调)
信号输入XZ630电涡流位移传感器探头
显示方式：三位半 LED 数显
输出信号：4～20mA （负载≦ 300Ω），可远距离传送至PLC、DCS等控制设备
精  度：指示误差 1 % ，标准输出 1 %
频率响应：1～200Hz
缓冲信号：2～18V，输出阻抗 500Ω （ 5mA）
报警输出：
           1.输出触点：两组（警戒、危险）
           2.触点状态：常开（达到报警值时常闭）
           3.触电容量：250VAC/3A或30VDC/5A
           4.触点延时：0s～19s（可选）
           5.报警状态：自恢复、自锁、旁路（可选）
运行温度： -20℃～80℃
存储温度： -30℃～ 85℃
相对湿度： 20～95% 无冷凝

电源：-18 VDC ~ -26 VDC
灵敏度: -7.87 V/mm (-200mV/mil), ± 5%（5&8mm探头）
-3.94 V/mm (-100mV/mil), ± 5%（11mm探头）
危险等级：本安NEPSI
NEPSI，Ex ia IIC T4
非线性: 0.015mm(0.6mils)，超过2. 5 mm (100mils)范围就要发生偏离
频率响应：0-10KHz, ± 5%
温度范围：-51℃- +100℃
绝缘：对地绝缘安装，500Vrms，电路对地
互换误差：当探头、电缆和/或前置器随意替换时，
在灵敏区误差± 5%
壳体：内涂屏蔽射频/电磁干扰 （FI/EMI）聚合体

探头安装示意图
