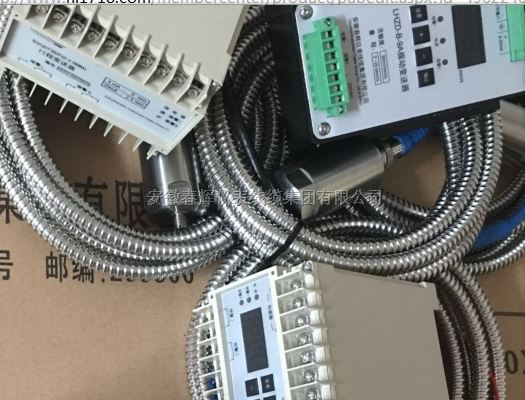

- 产品名称：低频振动键相传感器811100-50-09-01-03、DPS-0.35-8-V、816000-50
- 产品型号：DPS-0.35-8-V，811100-50-09-01
- 所属类别：传感器系列 > 振动速度传感器
- 发布时间：2017-07-20
- 已获点击：612
键相传感器811100-50-09-01-03、超低频振动DPS-0.35-8-V、DPS-0.35-8H
传感器主要用于大型水轮机、低频回转机构、机床、地震、地质、桥梁动态变形与测量。其工作频率下限可到0.5Hz。它内含低频补偿、放大电路，传感器输出电压与振动幅值（位移）成正比。是一种有源传感器（需提供工作电源）。
技术参数
频响：0.5Hz~100Hz
灵敏度：8mV/ μ m
输出电压：± 8V
量程：± 1mm
线性度：5%
交叉影响：5%（横向）
电源：-24VDC 消耗电源≤ 15mA
工作温度：-20℃~+60℃
传感器，内置积分器，输出位移电压信号。它是将振动速度信号积分成位移信号而输出。主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的振动。它的输出电压信号与振动幅值成正比。
基本原理
传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。
传感器的总体设计保证它有如下使用特点：
1.传感器有很低的使用频率，可以适用于低转速的转动机器。
2.相对于其它类型的振动传感器而言，传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.
3.传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。
4.传感器有一定抗横向振动能力（不大于10g）
主要技术指标
1频响范围：0.5Hz～200Hz(-3dB)
2灵敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% (或根据用户要求调整)
3量程：±1mm（±2mm、±3mm 等）
4线性度：<2%
5输出电压：8V（单峰）
应用领域：
旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度的在线监测，产品的机械尺寸、厚度、表面不平度检测。
工业过程自动化的限位、计数及其它精密控制，可在石化、冶金、钢铁、电力、航空航天、制药、机械制造等行业广泛应用。
●典型应用示意图
