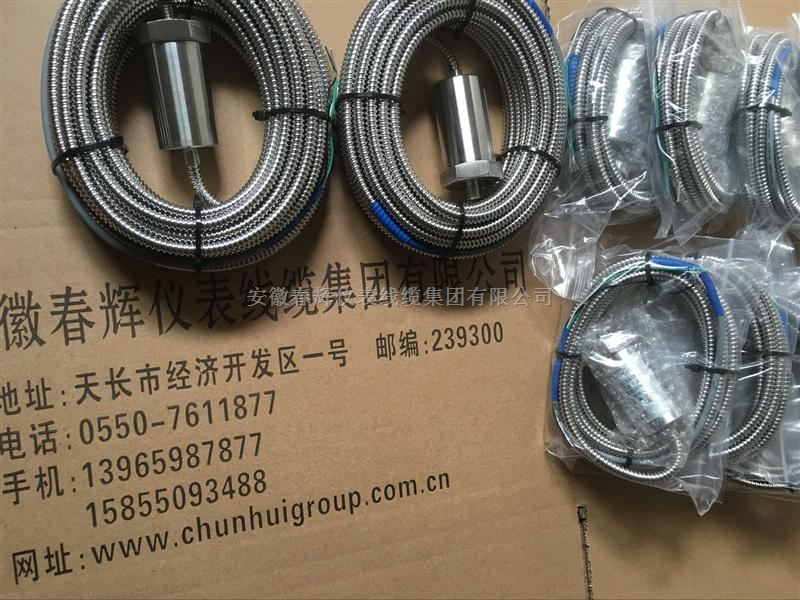

ZHJ-2-30mV/mm/S±5% 振动传感器,

VS-020-45mV/mm/s、SZ-6-50mv/mms振动速度传感器:

它利用磁电感应原理把振动信号转换成电压信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。

可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。

机械上最普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被完全传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。

对于大部分机械来说，进行振动测量，是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。

传感器的总体设计保证它有如下使用特点：
（1）它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前国际标准（ISO）对旋转机器评定参数的要求。
（2）相对于其它类型的振动传感器而言，SZ系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
（3）传感器有较低的使用频率可以适用于低转速的旋转机器。
（4）传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。（0.01μm）
传感器有一定抗横向振动能力。（不大于10g峰峰值）
频率响应：
RS9200T—B（RS16699T—B）、RS9200T—F、 RS9200T—R： 5Hz～1KHz（-3dB）
RS9200H—B（RS16699H—B）、RS9200H—F、 RS9200H—R： 5Hz～1KHz（-3dB）
RS9200V—B（RS16699V—B）、RS9200V—F、 RS9200V—R： 5Hz～1KHz（-3dB）

主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是由运动线圈切割磁力线而输出电压的电磁式变送器。

主要用于:汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械的振动监测。对于机壳振动，轴瓦振动，转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。一体式变送器可将振动的速度真有效值或振动位移的峰峰值，转换为（两线制或三线制的4-2mA电流信号）输出，可连接（PLC；DCS系统现场显示）特别适合恶劣环境的长期状态监测。
2．1 灵敏度: 0-200mv/mm/s±5%
2．2 频率响应：5 ～ 500 Hz
2．3 自振频率：10Hz
2．4 测量范围：0～20mm/s（速度可选）0～200um（位移可选）
2．5 输出电流：4～20mA
2．6 输出阻抗：≤500Ω
2．7工作电压：DC24V
2．8 加速度：10g
2．9 测量方向：垂直或水平
2．10 使用环境：温度 -40℃～100℃ 相对湿度 ≤90%
