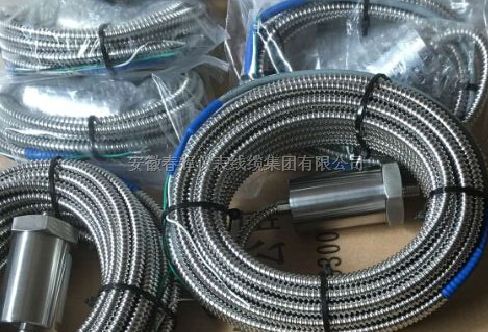

ST-5G-20mv/mm/s±5%振动传感器

可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器，可以把速度量经过积分转换成位移量。它直接安装在机器外部，故使用维护极为方便。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。但是，对于大部分的滑动轴承机器，通常其轴振动传递到轴承座上时被衰减或歧变，因此尽量采用电涡流传感器直接测量轴的振动，更准确、全面。
工作原理：
ST-5G-20mv/mm/s±5%振动速度传感器是属于惯性式传感。是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次振动监控仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它二次振动烈度仪表或交流电压表进行测量。

可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。

机械上最普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被完全传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。 QQ: 405287271
对于大部分机械来说，进行振动测量，是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。
传感器的总体设计保证它有如下使用特点：
（1）它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前国际标准（ISO）对旋转机器评定参数的要求。
（2）相对于其它类型的振动传感器而言，ST系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
（3）传感器有较低的使用频率可以适用于低转速的旋转机器。
（4）传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。（0.01μm）
传感器有一定抗横向振动能力。（不大于10g峰峰值）
