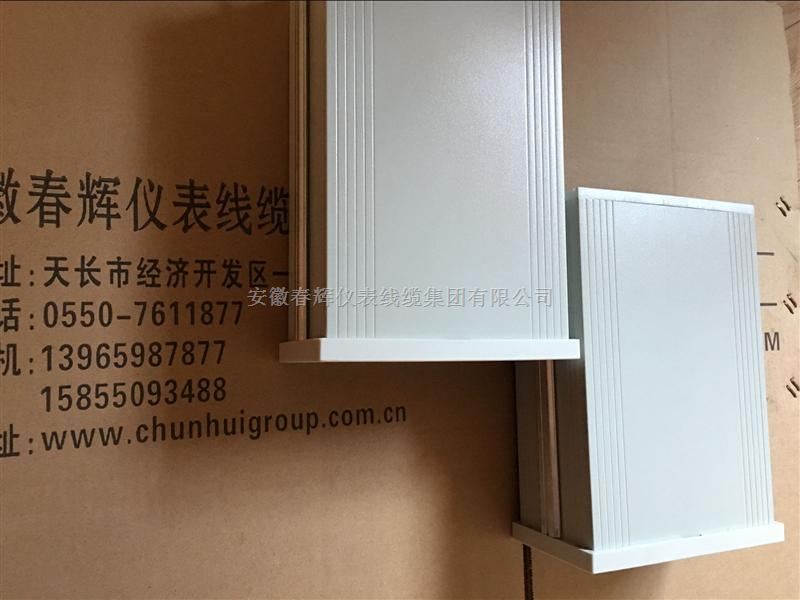

- 产品名称：TDS-BD6100,TDS-ZD6200水机振动摆度监测仪
- 产品型号：TDS-ZD6200水机振动检测仪
- 所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
- 发布时间：2017-04-18
- 已获点击：661
- 企业类型：制造商
- 新旧程度：全新
- 产品型号：TDS-BD6100,TDS-ZD6200监测仪
TDS-BD6100,TDS-ZD6200水机振动摆度监测仪：
水电机组振动是反应机组运行好坏的一个重要参数，它取决于机组设计、制造水平和安装质量，影响着机组稳定、可靠地运行。随着机组单机容量的增大，机组的结构尺寸相应增大，机械刚度相应降低，振动问题更显突出。因此配置必要的振动监测装置，用以适用监测机组的大小，使运行人员及时了解机组振动变化情况，以便做出相应处理，防止过大振动给机组造成严重损坏。
水电机组的转子振动测量在该行业来说，习惯叫摆度测量。所以对水电机组的转子振动推荐采用相对测量的方式进行，以机组固定部件为参照系(如轴承盖、机架等)来测量旋转部件的振动。
为了能够进行全面保护，我们建议在一个轴承上，安装两个夹角为90度的探头（X，Y），且位于同一个垂直轴中心线的断面上。在分析一台机器的振动（动态运行）状态时，通过这些参量，我们能够在动力学的基础上了解“机器的运行状态”。
水机摆度监测仪接受两个电涡 流传感器的信号，连续测量并监视两个完全独立的径向振动，适用于所有形式的旋转及往复机械。
主要参数：
输入信号接收一个或两个涡流传感器信号。
输入阻抗＞50KΩ。
量程：涡流传感器：0~1999um（P-P值）
频率响应0.5~1KHz。
测量±0.2% FS±1字，在+25℃的条件下检测。
记录输出4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。
通讯方式RS485
传感器电源输出：-24±1VDC，125mA。
报警设置点：共计4个报警设置点，每个通道分别设置2个报警点。报警点可以在0~100％变送量程范围内进行设置，报警可在±0.2% FS之内重复。
继电器输出状态：继电器常开或常闭输出可选。125VAC/1A（阻性负载）或24VDC/1A（阻性负载）。报警延时可以任意设置。
水电机组的机座振动（机架、轴承盖）测量在该行业来说，习惯叫摆度测量。所以对水电机组的机座振动推荐采用测量的方式进行，以以大地为参照系(如机坑、墙壁等)来测量机组各部件的振动。
水电机组振动的突出特点就是频率低，其主要频率多在1～5Hz范围内，高频分量及工频振动也在100Hz 以内，因此这就要求测振传感器要有较好的低频特性。国内外的许多速度型传感器一般要在10Hz 以上，所以选择这类传感器无法真正监测水电机组的机座（机架、轴承盖）测量。目前，我国对水电机组的振动评价标准是采用振动位移量的峰值，这是因为，低频振动评价本身用位移比较合适，另外也和水电机组的其他参数的表示方法相一致，如轴承间隙、轴偏心等都是用位移量(mm)表示。目前我公司自主开发的位移式速度传感器通过补偿可达到0.5Hz，(已广泛用于水轮机发电厂,如三峡、二滩等)，弥补了速度传感器测低频的不足。
位移式速度传感器具有较高的速度灵敏度（8mV/um），能输出较强的信号功率，所以它不易受电磁场的干扰，对比较复杂、需很长导线的现场，仍然能够获得较高的信噪比。这种传感器的频率范围一般在0.2Hz~1kHz，它集前置放大器为一体，测量线路简单，加之安装、使用简单。因此广泛地应用于水轮发电机组的顶盖振动、上下支架振动测量，是监视机组运行状况的最重要手段之一。
水机振动监测仪采用低频特性好的地震式速度传感器，能监测两路低频振动。
输入信号：接收一个或两个位移式速度传感器信号。
输入阻抗：＞50KΩ。
频响：0.5～50Hz，±5%
量程：0～1999um pk-pk
测量：±0.2% FS±1字，在+25℃的条件下检测。
记录输出：4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。
通讯方式RS485
传感器电源输出：-24±1VDC，125mA。
报警设置点：共计4个报警设置点，每个通道分别设置2个报警点。报警点可以在0~100％变送量程范围内进行设置，报警可在±0.2% FS之内重复。
继电器输出状态：继电器常开或常闭输出可选。125VAC/1A（阻性负载）或24VDC/1A（阻性负载）。报警延时可以任意设置。
