可编程热膨胀监测仪DF9032DEA、精密瞬态转速仪DF9011DEA

产品名称：可编程热膨胀监测仪DF9032DEA、精密瞬态转速仪DF9011DEA
产品型号：DF9032 DEA汽轮机使用带软件通讯
所属类别：工业自动化仪表 > 机械量检测仪表
发布时间：2017-04-07
已获点击：1030
企业类型：制造商
新旧程度：全新

详细说明

可编程热膨胀监测仪DF9032DEA、精密瞬态转速仪DF9011DEA

是我们为旋转机械的壳体热膨胀或阀门位置行程等的监测和保护而专门设计制造的产品。

真正的可编程仪表

DF9032仪表的调试，不再需要打开仪表机箱，用滑鼠代替螺丝刀，所有测量参数设置和仪表性能试验，都能通过DF2900组态软件轻松完成！

DF2900组态软件为Windows中文界面，操作简单，使用非常方便。

☆ 真正的免维护仪表

以监测专用PLC的设计制造理念来保证仪表的高可靠性。

内置微处理器，对传感器、仪表线路、软件进行连续自诊断。

E²PROM自动记忆仪表运行状态数据。QQ 405287271

☆ 真正的多功能仪表

通过对仪表进行组态，可以方便实现热膨胀或阀门位置、行程的监测。

提供差值鉴别、变化速率鉴别等多种定制测量功能，来满足不同需要。

可对传感器进行全量程线性补偿。

实时记录测量数据，可方便，进行数据分析和故障诊断。

1．功能说明

△ DF9032双通道热膨胀监测仪，接收一个或两个LVDT传感器系统来的输入信号，连续地测量和监视机器壳体的热膨胀或阀门位置、行程，对机械提供保护

△ DF9032双通道热膨胀监测仪，是基于DSP处理器的智能仪表。

参数的设置是通过DF2900组态软件完成。

正常观测操作可通过仪表面板键盘来完成。

以下功能是标准提供的：

▲ 仪表功能可编程为：

两通道独立工作：每个通道单独测量，两通道不发生联系；

两通道监测同一参量：两通道测量同一个参数，可实现高可靠测量，并

有差值鉴别等功能；

两通道补偿式测量：两通道中一个测量正向位移，一个测量负向位移，两

通道组合测量位移全程；

斜面测量：测量斜面位移并自动斜率补偿，转换为热膨胀。

▲ 位移测量的方向，斜面测量的补偿，接入安全栅的补偿都是可编程的测量时自动补偿计算；

▲ 仪表给每路传感器提供具有过压保护、短路保护的直流电源；

▲ 缓冲处理后的传感器输入信号通过后面板的端子提供（可选择）；

▲ 监测值的警告、危险超限判别和状态指示、输出；

▲ 每个通道都提供可编程的输出电压或电流信号给记录仪等；

▲ 仪表的报警控制输出逻辑是可编程的：QQ 405287271

“或”逻辑──任一通道发生超继电器动作；

“与”逻辑──两通道都发生超继电器动作；

▲ 仪表的四个控制继电器功能是可编程的，可以选择联锁投或者不投，根据需要可将每个继电器组态为一（或双）通道OK、警告、正向警告、负向警告、危险、正向危险、负向危险等功能之一；（此功能暂不提供）

▲ 仪表参数和数据存储在E²PROM内，失电情况下可长期保存。

△ DF9032双通道热膨胀监测仪，具有完善的自检和自诊断功能：

▲ 处理器定时对仪表测量回路进行自检，视仪表每个通道测量回路的工作情

况，在回路出现故障时自动旁路，使其退出工作；

▲ 具有监视每个传感器及其电缆工作正常与否的线路（OK Circuit），在某一

传感器线圈出现开（断）路或短路、前置器输出异常等故障发生时，自动使

该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；

在供电电源输入165～265Vac的宽范围内整个仪表都能高可靠高稳定地运行。

仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自

行锁定运行状态，旁路危险继点器输出，待电源恢复正常后按所保持状态继

续运行。

△ DF9032双通道热膨胀监测仪，除了具有上面的标准功能外，特别提供如下的

功能，如下的功能是为高可靠监测专门设计的：139 6598 7877

▲ 传感器线性补偿：

通过DF2900组态软件，可从键盘输入或自动采集多达20段的传感器数

据表，仪表按此数据表对传感器数据进行线性修正。

用户可以选择是否对传感器进行线性修正。

▲ 差值鉴别：

为了更可靠的监测，两通道监测同一个位移量时，二者的差值超过限值时，

极有可能是传感器或测量回路发生故障；当差值超，用户可以选择是否

发出警告和锁定危险控制输出，防止误动作，对机组提供更可靠的保护。

▲ 变化速率鉴别：

热膨胀或阀门位置、行程量一般都是缓变量。当出现突变时，一般都是传感

器或测量回路出现故障，并非是机组热膨胀值等的实际变化。当变化速率超

，用户可以选择是否发出警告和锁定危险控制输出，防止误动作，对机

组提供更可靠的保护。

（此功能暂不提供）

2．性能指标

▲ 标准盘装台式金属（或ABS塑料）机箱。

▲ ABS面框，柔性薄膜面板。

▲ RS232串口用于编程组态；

通讯速率： 19200 bits/S。

▲ 供电电源：在输入电源165～265Vac范围内，仪表均能稳定工作；

额定功耗为7.5watts。

▲ 信号输入：接入两路LVDT传感器输入信号；

给两路传感器提供激励信号；

信号源幅度：6Vp-p。 QQ 405287271

信号源频率：1000Hz。

▲ 测量量程：数字编程，任意可选；

测量优于±1%（满量程）。

▲ 显示：超高亮红色LED 数显；

数字显示：±1个字。

▲ 测量频率范围：0～10 Hz。

▲ 记录输出：标准电流电压，均有输出短路保护功能。

4～20 mA或(0～10 mA），负载能力≮500Ω

1～5V或(0～10 V），电流输出能力≮30mA 。

▲ 缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。

▲ 继电器：四组继电器，各继电器均有一组触点输出（常闭、中点、常开）；

由软件编程决定继电器输出功能形式；

触点输出容量：AC220V 、2A

▲ 使用环境：温度： 0～55℃；

相对湿度：不大于95%，无结露。

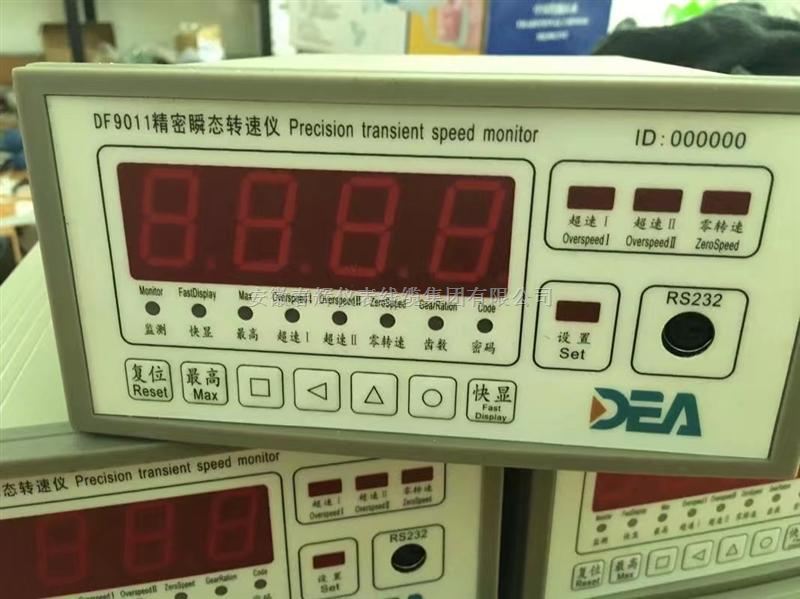

△ DF9011精密瞬态转速仪，接收一路磁电式转速、磁阻式转速或电涡流传感器系统来的输入信号，连续地测量和监视机器的转速，对机械提供保护。

△ DF9011精密瞬态转速仪，是基于DSP处理器的智能仪表，正常观测及基本设置操作可通过仪表面板键盘来完成。

以下功能是标准提供的：

▲ 查询仪表的基本设置参数；

▲ 仪表给传感器提供具有过压保护、短路保护的直流电源；

▲ 监测值的超速、零转速超限判别和状态指示、输出；

▲ 仪表有三个控制继电器，可以实现多级保护和零转速控制。

▲ 仪表参数和数据存储在E²PROM内，失电情况下可长期保存。

▲ 量程、报警、危险及齿数任意设定改变。

△ DF9011精密瞬态转速仪，具有完善的自检和自诊断功能：

处理器定时对仪表测量回路进行自检视仪表通道测量回路的工作情况，在回路出

现故障时自动旁路，使其退出工作；

具有监视每个传感器及其电缆工作正常与否的线路（OK Circuit）在传感器线圈

出现开（断）路或短路、前置器输出异常等故障发生时，自动使该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；

在供电电源输入85～265Vac的宽范围内，整个仪表都能高可靠、高稳定地运行。

仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自行锁定运行状态，旁路危险继电器输出，待电源恢复正常后按所保持状态继续运行。

三．性能指标

▲ 标准盘装台式金属机箱。

▲ ABS面框，柔性薄膜面板。

▲ 供电电源：在输入电源85～265Vac范围内，仪表均能稳定工作；

额定功耗为15watts。

▲ 提供传感器工作电源；

电流35 mA；

电压：+12～+24V和-12～-24V可选；（根据订货时提供）

▲ 信号输入：接入磁电（阻）传感器输入信号，频率：20KHz.

信号幅度（峰峰值）≮100mV。

▲ 测量量程：键盘设定，任意可选；

测量优于±2 r/min（满量程）。

▲ 齿数：1～255任意；

▲ 显示：超高亮红色LED 数显；

数字显示：±1个字；

▲ 测量频率范围：0～10 KHz。

▲ 记录输出：标准电流，均有输出短路保护功能。

4～20 mA（或0～10 mA定制），负载能力≮500Ω；

缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。

▲ 继电器：三组继电器，各继电器均有一组触点输出（常开、中点）；

触点输出容量：AC220V 、2A

▲ 使用环境：温度： -10～60℃；

相对湿度：不大于95%，无结露。
