RS-1-L100-A01-B02-C03-D02-E02、RS-1-L090-A01-B01转速
  • 产品名称：RS-1-L100-A01-B02-C03-D02-E02、RS-1-L090-A01-B01转速
  • 产品型号：RS-1-L090-A01-B01-C03-D02
  • 所属类别：传感器系列 > 转速探头传感器
  • 发布时间：2017-03-16
  • 已获点击：566
  • 型号/规格：RS-1-L090-A01-B01-C03-D02-E01转速传感器
详细说明

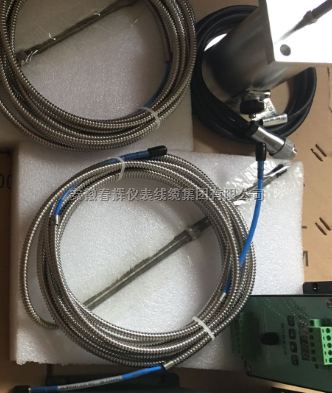

RS-1-L090-A01-B01-C03-D02-E01转速探头

RS-1-L100-A01-B02-C03-D02-E02转速探头

【本厂产品型号及图片，已申请保护，未经授权不得使用，违者必究】

传感器采用进口优质磁敏元件，适合与极轮（钢铁齿轮，渐开形齿）配合使用，安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，产生相关转速信号，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。是高性价比、用途广泛的通用型转速传感器。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量；高频可高至20KHz，可满足高转速测量要求，传感器与被测齿轮不接触，安装间隙宽，无磨损，安装方便，无方向性要求，输出波形是占空比约为50%左右的方波。具有结构简单；刚性好；抗振性强、不受温度、油、灰尘等影响。是一种高性价比的转速传感器。

是高性价比、用途广泛的通用转速传感器。传感器内部由磁钢、软磁衔铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。可用于旋转机械的零转速测量，高频可高至20KHz， 可满足绝大部分工业领域的高转速测量要求系统组成系统特性动态特性电源特性工作电源 8V～30V，450V防浪涌保护环境特性环境温度范围 -40℃～+125℃， 139 6598 7877

用于导磁性物体的转速测量，

采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁场（磁力线）由磁铁
发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化线圈感应出电动势的变化线圈内. QQ: 405287271
轴上测速齿轮)感应与转速成比例的频率信号；如果是渐开线齿轮感应电压则是正弦波。信号幅值大小与转速
成正比与探头端面和齿顶间间隙大小成反比。
技术规格 QQ: 405287271
所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在1mm情况下测得。
直流电阻：普通型（ZS03/04) 高阻型(ZS01/02)450~500Ω 600~650Ω
转速范围：（60齿）
输出电压：（V ） P-P50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min）÷60（S）×60（P/R）
＞10Vp-p/500r/min
电磁兼容：符合CE标准
输出方式：浮地输出
耐振动：20g
出线方式：2 2 整体电缆或航插出线（二线绞织屏蔽电缆，20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙：0.5～1mm建议安装间隙 0.8mm
检测齿轮：模数≥2
工作温度：-20℃～+85℃
