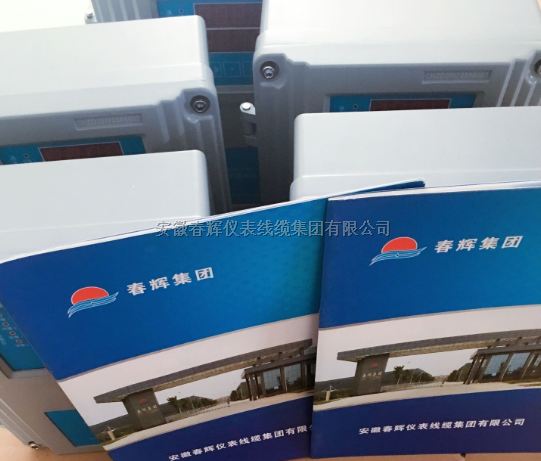

HZD-W-B、JM-C-7F、SDJ-3L/G、HZS-04T-S、JM-B-7振动烈度转速监测仪
  • 产品名称：HZD-W-B、JM-C-7F、SDJ-3L/G、HZS-04T-S、JM-B-7振动烈度转速监测仪
  • 产品型号：HZD-W-B、JM-C-7F、SDJ-3L/G
  • 所属类别：工业自动化仪表 > 机械量检测仪表
  • 发布时间：2017-03-09
  • 已获点击：863
  • 企业类型：制造商
  • 新旧程度：全新
详细说明

HZD-W-B、JM-C-7F、SDJ-3L/G、HZS-04T-S、JM-B-7振动、烈度、转速监测仪

JM-B-7型振动监测保护仪主要适用于发电、钢铁、冶金、化工等领域，对各类旋转机械的轴瓦振动（振动）及轴振动（相对振动）进行连续监视和测量，在这种机器里轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，便于用户对机器工作情况进行分析和维护。备有电流输出，可供外接记录仪和微机等连接用。QQ405287271
该装置完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。

SDJ-3L/G振动监测保护仪主要适用于电力、钢铁、建材、化工等领域，对各类旋转机械的轴瓦振动(振动)及轴振动（相对振动）进行连续监视和测量，便于用户对机器工况进行分析和维护。当机器振动超过正常使用值时，本装置会立即发出报警及危险信号，使您的机器能够及时得到保护，避免不必要的经济损失.SDJ-3B/G、SDJ-3L/G振动监测保护仪（智能化）来自二个独立的SG-2型速度传感信号，或者是二个CWY-DO8型电涡流传感器信号，在LED数字显示器上，连续显示两路信号2个4位读数的振幅值。

二、技术指标
测量范围：振动幅度即振动烈度的测量
1、SDJ-3B/G振幅：0-500mm内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um)
2、SDJ-3L/G烈度：0-50.0mm/s内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um)
频率范围：10-300HZ
输入信号：
　1、配用SDJ-2振动速度传感器(测量轴瓦的振动)
　2、配用CWY-DO-11电涡流传感器（测量轴的相对振动）
显示方式： A、B通道分别独立数字显示
线性：≤±0.5%(满量程)
输出：
　1、电线：4-20mA 对应上下限量程
　　（负载＜1KΩ可直接送入DCS系统)
　2、TDM示波分析输出
　3、RS485通信接口输出
　4、报警、危险开关量输出：(AC250V/5A，DC27V/2A)
使用温度：仪表 一15-55℃ (相对湿度≤80%)
SG-2常温传感器　一25-100℃ (相对湿度≤90%)
SG-2W常温传感器　一25-160℃ (相对湿度≤90%)
CWY-DO-Φ8mm电涡流探头 -15-120℃ (相对湿度≤90%)
供电电压：AC220V/50HZ±10%
安装方式：持壁式安装或安装在就地防护箱内

仪表外形尺寸：长240×宽182×厚90（mm)
仪表开孔尺寸：长275×宽170×厚98（mm)
SG-2振动速度传感器外形尺寸：Φ35×65（mm）
传感器安装固定螺钉：M10 ×1.5×10mm
CWY-DO-Φ8mm电涡流传感器安装螺钉：M10 ×1mm
前置器外形尺寸：80 ×64 ×34(mm)
三、主要功能
1、实现智能化处理，所有功能可通过前面板按键操作、振幅、烈度测量通过功能切换键任意设置选择
2、适宜长期在线监测、安装调试方便简单
3、报警、危险值输出通按键任意设置　
4、报警、危险开关量信号可任延时设置
5、在数据设置值查看中，1分钟不进行键盘操作，自动回到测量状态
6、测量值的记忆
7、断线检测保护，断线封锁继电器输出 ，0K灯灭，恢复时封锁延时5秒解除
四、安装方法
仪表采用挂壁式安装方式， 为了能够进行在线监测和保护SDJ-3B/G、SDJ－3L/G振动监测保护仪必需配用两个SG-2型速度传感信号（测量轴瓦振动），才能够实现双路监测和保护，连续地显示通道的振幅值，用户可以任意设定。在一个轴承上，需要安装两个，需要安装两个夹角为90度的传感器，采用固定螺钉安装，要求垂直或水平安装：垂直和水平2个方向的传感器，传感器与仪表的连线采用普通屏蔽电缆截面积不小于1mm2,输入信号红线接正确，绿线接负端屏蔽层采用单端接地靠传感器浮空，靠仪表接屏蔽端并与机架大地联通不可接错否则有误，其它接线详见面板端子

挂壁式反转速监测保护仪JM-C-7F主要功能：

1．具有高度智能化，参数设置实现全面板操作。
2．适宜长期在线监测，安装调试方便简单，无需现场维护。
3．采用挂壁式结构，铝合金压铸机箱，防护等级达到IP55。
4．具有二级报警开关量输出。
5．具有4～20mA电流模拟量输出。
6．量程、报警值任意设置。
7．具有TDM实时信号输出。
8．值自动记忆和查询。
9．正反转监测保护。
技术参数：
1．显示方式： LED数字显示
2．测量范围： 0～9999转/分
3．测量：±1转/分
4．齿数设置：1～120齿任意设置(出厂值60齿)
5．输入方式： 2个CS-3传感器信号、CS-3F传感器信号
6．输出方式：电流输出：4～20mA(负载≤1KΩ)
二级开关量输出：DC 27V/2A 或 AC250V/5A
TDM同步信号输出
7．环境温度： -10～65℃(相对湿度：≤85%)
8．供电电压： AC 220V/50HZ±10%
9．安装方式：挂壁式
10．外形尺寸：240mm(长)×190mm(宽)
11．开孔尺寸：275mm(长)×170mm(宽)

HZS-04T-S转速监控仪工业给水泵等旋转机械，不允许出现反转的情况，当出现反转时，就应该立即采取措施，HZS-04系列智反转速表就是专门为此设计的，它配接二个霍尔传感器或电涡流传感器，按照要求的角度安装，既可以测量设备转速，也可监控轴的旋转方向，并在设备反转时提供报警和保护信号。功能说明

实现智能处理：报警、危险、齿数、量程可通过面板按键设置
报警、危险、反转报警功能，面板有指示灯指示，后面板有接线端子提供继电器输出
报警延时调整范围0.1～6秒，以防止现场干拢引起误报警
后面板上有与转数值成正比的电流输出端子，供记录输出
