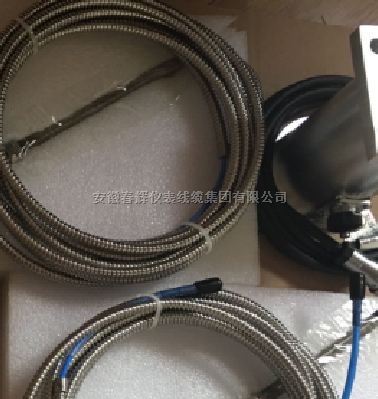

磁组高阻型转速探头G-065-05-01、G-180-03-02、G-120-02-01
  • 产品名称：磁组高阻型转速探头G-065-05-01、G-180-03-02、G-120-02-01
  • 产品型号：转速G-065-05-01、G-180-03-02
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2017-03-02
  • 已获点击：636
  • 型号/规格：G-065-05-01、G-180-03-02、G-120-02-01转速探头
  • 材料：不锈钢
详细说明

转速探头G-065-05-01、G-180-03-02、G-120-02-01：

是高性价比、用途广泛的通用转速传感器，用于导磁性物体的转速测量，
采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁（磁力线）由磁铁发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化线圈感应出电动势的变化线圈感应轴上测速齿轮)感应与转速成比例的频率信号；如果是渐开线齿轮感应电压则是正弦波。信号幅值大小与转速成正比与探头端面和齿顶间间隙大小成反比。

转速范围：100～10000 转/分。输出信号：当齿轮模数为 4，齿数为 60，传感器端面与齿顶间隙 为 1mm 时, 转速：1000 转/分，输出信号：>5Vp-p； 转速：2000 转/分，输出信号：>10Vp-p； 转速：3000 转/分，输出信号：>15Vp-p；工作温度：-20゜C～120゜C。探头在试验电压为 500V 时，绝缘电阻不小于 500MΩ。 齿轮材料：齿轮采用导磁率强的金属材料。 齿形：成渐开线齿形是最合适的齿形。 齿轮模数：2～4，齿宽 b：大于 5mm

技术规格QQ405287271

所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在1mm情况下测得。

直流电阻普通型（03/04) 高阻型(01/02) 450~500Ω600~650Ω
转速范围（60齿）
输出电压（V）P-P50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min）÷60（S）×60（P/R）
＞10Vp-p/500r/min
电磁兼容：符合CE标准
输出方式：浮地输出
耐振动：20g
出线方式：2 2 整体电缆或航插出线（二线绞织屏蔽电缆，20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙：0.5～1mm建议安装间隙 0.8mm
检测齿轮：模数≥2
工作温度：-20℃～+85℃
环境防护：航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质：为不锈钢，填充物为环氧树脂合成物

【本厂产品型号及图片，已申请保护，

未经授权不得使用，违者必究】
