振动温度监控仪HZD-Z/W-A2-B2-C1-D1-E2、

振动监视仪CZJ-B3-A02-B01-C01:

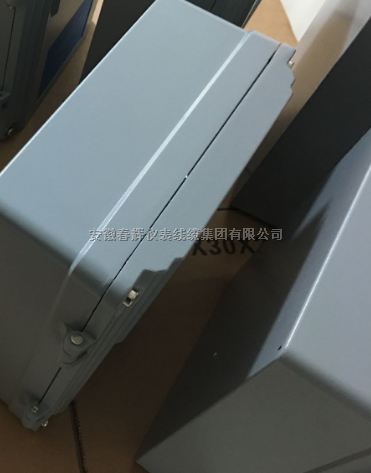

智能振动温度监控仪HZD-Z/W-A2-B2-C1-D1-E2是集温度与振动为一体的现场监控仪表。监控仪接受四路传感器信号（两路热电偶温度传感器信号，两路ST系列振动速度传感器信号），正常情况下，传感器输出信号给监控仪，监控仪显示温度值、振动值；当现场的温度或振动达到报警值时，监控仪上对应的报警指示灯亮，对应继电器的常开触点吸合提供报警信号，四个通道均有对应的测量值4～20mA的线性电流输出，提供给DCS、PLC等，以达到保护机器的作用。本监控仪适用于各种旋转机械，如电机、离心机、风机、水泵等。
主要特点
实现智能化处理：报警I值、II值可通过面板按键设置，无需电位器调整。
报警延时3秒，以防止现场干扰引起误报警
具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
50秒不按操作键，可自行回到运行状态主要技术指标
电源：220VAC±10% 50Hz 功耗≤8W
输入信号
温度信号输入：接受两路热电偶温度传感器的信号
振动信号输入：接受两路ST系列振动速度传感器的信号
测量范围：温度-99℃～+600℃，振动0～50.0mm/s(真有效值)
测量：0.5%FS±1字
显示
显示方式：三位0.36英寸LED数字显示
光电管LED指示：报警I值、报警II值红色LED
电流输出：四路4～20mA线性电流
报警点设置：0～100%满量程
继电器密封：环氧树脂，节点容量10A/250VAC，常开触点
报警方式：两路温度并联报警：温度报警I、温度报警II
两路振动并联报警：振动报警I、振动报警II
温度范围运行时：0℃～+65℃ 储存时：-30℃～+80℃
相对湿度至95%，不冷凝
外形尺寸245×190×88mm
安装孔尺寸孔间距170×272.5mm
重量约4Kg

主要功能
具有线性修整功能。具有上电和掉电保护功能。
自动保存报警后的历史峰值和历史报警状态。
设置参数和测量历史参数在停电后能长期保存。
技术参数
输入信号：SZ系列磁电式速度传感器；
频响范围：振动表 10~200Hz；烈度表 10~100Hz；
显示方式：3位LED数字显示，准确度：±1.0%；
测量范围：0~500μm（峰-峰振幅值）；0~30.0mm/s（振动烈度）；
电流输出：对应量程线性输出4~20 mA；
准确度：满量程的±1.0%；负载：500Ω；
缓冲输出：传感器原始信号输出（TDM信号）；
报警设定：每通道上限2点，并在满量程范围内任意设定；
报警输出：LED指示灯，继电器开关量输出，容量AC250V/2A，DC28V /2A；
使用电源：220VAC±10％，50Hz±5%；功耗＜10W；
使用环境：温度0~50℃；储存温度 -40~60℃；相对湿度20~90%（非冷凝）；
周围无腐蚀性、无强磁场等场合；

【本厂产品型号及图片，已申请保护，未经授权不得使用，违者必究】
