- 产品名称：3000TD,4000TD,5000TD 6000TD,7000TD,2000TD-20-01-01
- 产品型号：7000TD、2000TD-20-01-01行程LVDT传感
- 所属类别：传感器系列 > 行程位移传感器
- 发布时间：2017-02-21
- 已获点击：708
详细说明

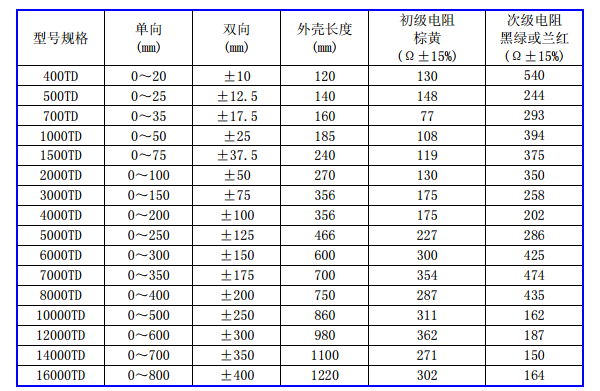

油动机行程传感器LVDT3000TD,4000TD,5000TD系列传感器
6000TD,7000TD 2000TD-20-01-01位移传感器：
运用线性差动变压器LVDT原理，将直线移动的各种机械量转换成相应的电量(电压量、电流量)，用于位移的自动测量和自动控制，测量预先被变成位移的各种物理量，比加:伸缩、膨胀、差压、振动、应变、流量、厚度、重量等等。其特点是工作可靠、寿命长；线性度、重复性、一致性均好，灵敏度高、测量范围大，广泛应用于机械、电力、发电厂、航空航天、冶金、煤炭、石油、铁路、交通、轻工、纺织、建材、水利等行业的工矿企业、科研院所、大专院校、军工单位产品开发与应用的自动测量与自动控创。

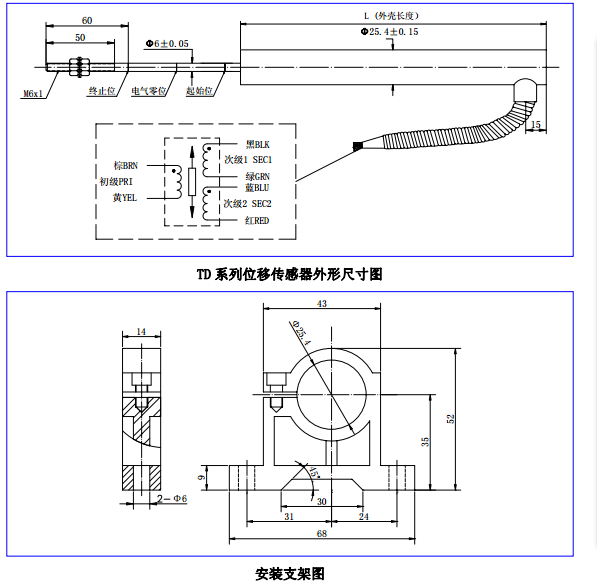

产生的电信号输出与其分离式铁芯的位移成正比。它在不锈钢壳内布置一个初级线圈，并在其左右各布置一个次级线圈，呈对称分布。一个可动的棒状铁芯在线圈组内穿梭，为线圈的磁通量的提供路径。当通过外部交流电源给初级线圈通电后，两个反相连接的次初级线圈中将产生级性相反的电压。因此，两个电压之差即为LVDT的净输出值，当铁芯位于中间或零位，净输出为零。当铁芯离开零位，铁芯所趋向的次级线圈的电压相应增加。同时，另一侧线圈的感应电压相应降低。芯的运动产生随它的位置变化而变化的线性压差输出值。当铁芯从零位的一侧移至另一侧时，此时输出电压的相位将出现180°的突变。
LVDT位移传感器的特点：
结构简单，工作可靠，寿命长，线性度好，重复性好 可达0.05％，误差1um重复性0.1um
灵敏度高,每毫米位移量输出信号电压可高达几百mV到几伏 分辨率高,一般为0.1um,可达0.0001um 测量范围广 +/-0.1mm 到+/-500mm
时间常数小,频带宽,可达200HZ(5ms)甚至更高 传感器在工业和科学中的应用：LVDT 用于汽车悬挂系统 用于注塑机控制位置 用于伺服阀门 数控机床控制
