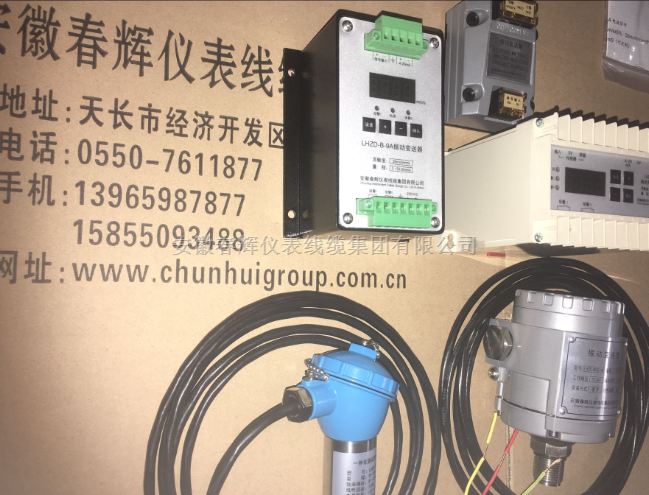

- 产品名称：HZD-B-1 HZD-B-S HZD-B-9 HZD-B-5 HZD-B-4 HZD-Z-6C振动
- 产品型号：HZD-B-1 HZD-B-S HZD-B-9系列振动变送器
- 所属类别：变送器系列
- 发布时间：2017-02-06
- 已获点击：554
- 测量范围：0-500um，0-50.0mm/s
HZD-B-1 HZD-B-S HZD-B-9 HZD-B-5 HZD-B-4 HZD-Z-6C系列振动变送器：
应用范围
鼓风机、离心机、压缩机、蒸汽轮机、发电机、电机、风扇、大型泵类、涡轮增压器
技术指标
供电电源：22V~28VDC，有容错保护，正、负极性任意连接。
振动量程：多种振动型式和量程可选
频率响应：标准 5~2000HZ，-3dB 经频率补偿、滤波有多种选择
敏感方向：≤3%
壳体材料 316L不锈钢壳体，内部用环氧树脂密封灌装
电气隔离：500Vrms电路和壳体隔离
HZD-B-1型振动变送器与ST系列振动速度传感器配套使用，主要用于测量旋转机械的振动（振动位移），如机壳振动，轴瓦振动，机械振动等；监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、电机、泵、齿轮箱等大型旋转机械，特别适用于老机组的改造。
技术参数
外接电源：220VAC±5% 50Hz或24VDC±5%
输入信 号：接受ST系列振动速度传感器的信号
灵 敏 度：20.0mV/mm/s±5%
频 响：5~300Hz
输入阻抗：＞100KΩ
量 程：振动位移0~500um（峰－峰值）
精 确 度：±1%满量程
电流输出： 4~20mA有源，输出负载≤500Ω
温度范围
运 行 时：-20℃～+65℃ 储 存 时：-40℃～+85℃
相对湿度：至95%，不冷凝
HZD-B-S型振动变送器与ST系列速度传感器配套使用，主要用于检测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等；监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械，尤其适合老机组改造。
技术参数：
外接电源：220VAC 50Hz或24VDC
输入信号：接受一个ST系列振动速度传感器的信号
HZD-B-9型振动变送器是采用单片机为的智能振动变送器。该变送器通过ST系列振动速度传感器监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的位移值或速度值。具有：振动监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护，如汽轮机、风机、压缩机、电机、泵等。
技术参数：
外接电源：220V AC或24V DC
输入信号：接受一个ST系列振动速度传感器的信号
灵敏度：20mV/mm/s±5%
频响：5～300Hz
量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
LED指示：OK绿色，Alert、Danger红色。
测量误差：±1%满量程
电流输出：4～20mA有源，输出负载≤500Ω
报警点设置：0～100%满量程，度±1%
报警复位方式：自动或手动（现场Reset按钮、遥控报警复位端子）
继电器密封：环氧树脂，节点容量DC30V/5A或220V/5A，单刀双掷
上电延时：约10秒
温度范围：运行时-25℃～+65℃，储存时-40℃～+85℃
相对湿度：至95%，不冷凝
外形尺寸：90W×120L×75H mm
安装尺寸：80×90mm
hZD-B-4一体化振动变送器将磁电式速度传感器、精密测量电路以及显示电路集成在一起，实现了传统的“传感器十监测仪表”模式的振动测量系统的功能，适合于构建经济型高振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。
技术指标
电气指标：
1、外接电源： 24V DC
2、输入信号：取自内置ST系列磁电式速度传感器的信号
灵敏度20 mV/mm/S±5%
频响10～300Hz
输入阻抗：>100KΩ
3、量程
量程范围
位移：0～500μm（峰-峰值）
烈度：0～50.0mm/S（真有效值）
