8111-02-A70-B05-C01-D02-E10，

8125-01-A100-B10-C01-D01-E10正装电涡流位移轴振动位移探头：

能测量被测体（须是金属导体）与探头端面的相对位置。由于其非接触测量、长期工作可靠性高、灵敏度高、抗干扰能力强、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。

一、简介
位移传感器的科技：
1、线圈温度稳定性参数匹配技术保证良好的探头温度稳定性；
2、采用新型PPS工程塑料通过“二次注塑”工艺，保证良好的探头密封性、尺寸稳定性和互换性，工作温度范围扩展到-50℃～+175℃；
3、变形联接”工艺组合，更高探头强度、可靠性；
4、深度负反馈稳定谐振回路”技术，使前置器稳定性达到(0.05%/℃,0.02%/年)；
5、按美国军用规范设计生产，前置器可在-50～+105℃环境下长期连续工作；
6、前置器电路采用容错设计，保证任意接线错误不会损坏；
7、前置器采用电子技术，功耗低于12mA；
8、前置器壳体采用压铸工艺、高频插座内凹及接线端子镶嵌保护、工程塑料隔离绝缘等结构，使前置器更加坚固、安装使用更加方便；
9、先进的电涡流位移传感器相频特性的测试和控制方法，使HC1100系列产品在动态特性方面处于国际水平。

应用领域：

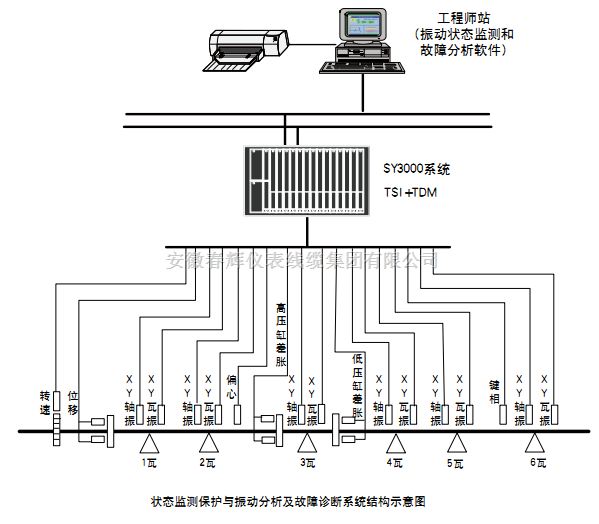

正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。典型应用示意

探头直径选择

选择探头直径，应保证其线性量程大于被测体移动范围20%以上，除非被测面面积不能满足试件尺寸要求或安装空间限制，应该选择较大的线性,量程

B 螺纹规格选择常用探头壳体螺纹规格

螺纹规格允许有其它选择

C 安装方式选择
标准安装

反向安装

（方式一）通常用套筒固定于机器外

（方式二）φ50探头常用方式

电缆侧出

安装轴向空间较小时选用，通常用夹块固定

法兰安装

安装轴向空间较小时选用，用螺栓固定

除非采用机器外部安装支架安装探头或者安装空间限制，通常选择标准安装类型的探头。

D 无螺纹长选择
以10mm为单位，
无螺纹长0mm 0 0，
无螺纹长250mm 2 5，
递增量10mm0 1探头的无螺纹部分是为了方便安装：采用螺孔安装时,适当长度的无螺纹部分可以减少需要旋入螺孔的长度。
E 壳体长度选择
以10mm为单位，
壳体长度20mm 0 2 ，
壳体长度250mm 2 5 ，
递增量10mm 0 1探头壳体长度取决于安装位置与被测面的距离。F 电缆长度选择0 5 表示： 0.5m
1 0 表示：1.0m
5 0 表示：5.0m
9 0 表示：9.0m电缆长度选择应考虑被测面与前置器安装位置之间的距离。采用螺孔安装时，建议选择05(0.5m)、10(1.0m)，易于保证旋动探头时，探头电缆与探头能一起转动，不易扭断电缆，而且需选用延伸电缆，延伸电缆长度与探头总长之和为5m或9m。在机器内部安装探头，选择探头总长应保证电缆接头能处于机器外部，以防机器内部的机油污染接头。
