CDX2A、XHV2A02B02C02D02振动检测装置
XHVSG2EXFB振动检测监视保护仪测振探头传感器:
水电机组振动是反应机组运行好坏的一个重要参数，它取决于机组设计、制造水平和安装质量，影响着机组稳定、可靠地运行。随着机组单机容量的增大，机组的结构尺寸相应增大，机械刚度相应降低，振动问题更显突出。因此配置必要的振动监测装置，用以适用监测机组的大小，使运行人员及时了解机组振动变化情况，以便做出相应处理，防止过大振动给机组造成严重损坏。
水电机组的机座振动（机架、轴承盖）测量在该行业来说，习惯叫摆度测量。所以对水电机组的机座振动推荐采用测量的方式进行，以以大地为参照系(如机坑、墙壁等)来测量机组各部件的振动。
水电机组振动的突出特点就是频率低，其主要频率多在1～5Hz范围内，高频分量及工频振动也在100Hz 以内，因此这就要求测振传感器要有较好的低频特性。国内外的许多速度型传感器一般要在10Hz 以上，所以选择这类传感器无法真正监测水电机组的机座（机架、轴承盖）测量。目前，我国对水电机组的振动评价标准是采用振动位移量的峰值，这是因为，低频振动评价本身用位移比较合适，另外也和水电机组的其他参数的表示方法相一致，如轴承间隙、轴偏心等都是用位移量(mm)表示。目前我公司自主开发的位移式速度传感器通过补偿可达到0.5Hz，(已广泛用于水轮机发电厂,如三峡、二滩等)，弥补了速度传感器测低频的不足。化工.冶金等部门旋转机械轴振动的测量和保护控制。
故障监测
监测旋转机械的转子的径向振动.摆度等，监测由于转子的不平衡.不对中.机件松动等引起的振动过大
测量参数
转子的径向振动（振幅）
机组类型
各种旋转机械的监测。如
机组类型
各种旋转机械的监测。如汽轮机、风机、压缩机、电机泵等。
安装要求
对于已有的涡流探头系统的机组，只需将连上设置报警、危险点即可。
可对各种旋转机械的轴承振动的幅度和烈度进行连续监视和测量。并且每路信号都有有独

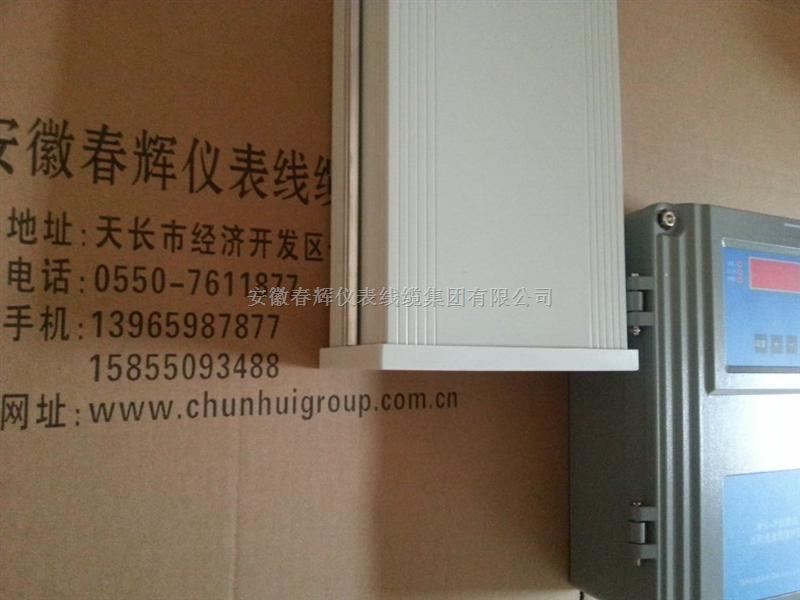

立的4—20mA电流输出、继电器输出及时信号输出（TDM接口）。主要适用于电力、钢铁、化工、建材等行业。监测保护仪有盘装式挂壁式两种供用户选择。
技术参数：测量范围：振幅：0～500 um(峰-峰值)； 烈度：0～50.0mm／s(真有效值）；
频率范围：5～3000Hz；输人信号：配用振动速度传感器(可测量轴瓦的振动)；
配用5800XL系列电涡流传感器(可测量轴的相对振动)；测量：O.5级，线性误差≤±0.5％；显示方式：采用LED显示；输出信号：电流输出：4～20mA(负载电阻≤850Ω)；
TBUF信号输出(可进行波形分析)；RS485通讯输出：Modbus RTU通讯协议；开关量输出：DC 27V/2A或AC
250V/5A；通讯方式：MODBUS通讯以太网通讯2.4G无线通讯使用环境：-40℃～65℃，相对湿度≤95％(非冷凝)；供电电压：AC 85V～265V；
对旋转机械的振动烈度进行长期监测，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。
主要功能 汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。
功能说明：
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动烈度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
监测仪配接速度式振动传感器，对振动信号进行放大、整形、滤波、经积分电路把振动信号转换为振动位移信号，在经检波器将振动位移峰-峰值送表头显示。可广泛应用于发电、石油、炼钢、航空、航天等行业作为旋转机械的抽承振动监测与保护。
输入阻抗：＞50KΩ。
频响：0.5～50Hz，±5%
量程：0～1999um pk-pk
测量：±0.2% FS±1字，在+25℃的条件下检测。
记录输出：4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。
通讯方式：RS485
传感器电源输出：-24±1VDC，125mA。
报警设置点：共计4个报警设置点，每个通道分别设置2个报警点。报警点可以在0~100％变送量程范围内进行设置，报警可在±0.2% FS之内重复。
继电器输出状态：继电器常开或常闭输出可选。125VAC/1A（阻性负载）或24VDC/1A（阻性负载）。报警延时可以任意设置。
