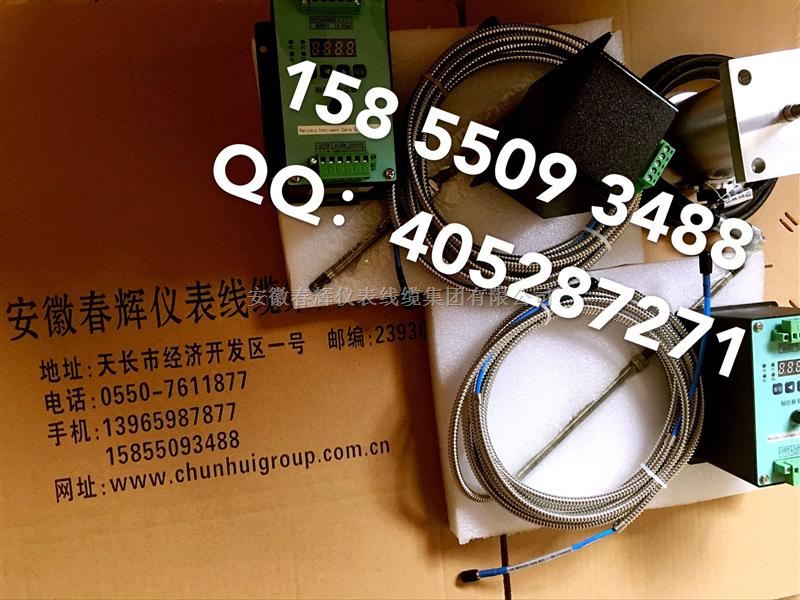

CWY-DO-20XLQ25-90V，CWY-DO-20XLT14-M16x1.5-B-00胀差探头
  • 产品名称：CWY-DO-20XLQ25-90V，CWY-DO-20XLT14-M16x1.5-B-00胀差探头
  • 产品型号：CWY-DO-20XLT14-M16x1.5-B-00-05
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2016-12-30
  • 已获点击：616
详细说明

CWY-DO-20XLT14-M16x1.5-B-00-05，

CWY-DO-20XLQ25-90V胀差轴向位移传感器：

应用领域：
旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度的在线监测，产品的机械尺寸、厚度、表面不平度检测。
工业过程自动化的限位、计数及其它精密控制，可在石化、冶金、钢铁、电力、航空航天、制药、机械制造等行业广泛应用。

探头端部材料：PPS 探头壳体材质：304 不锈钢 探头电缆和延伸电缆：75Ω三维轴向绝缘 电缆铠装材料：304 不锈钢 前置器壳体材料：有两种壳体，铝压铸或ABS塑壳 同轴接头材料：镀金黄铜或铍铜

标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的灵 敏度。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准： 本质安全Exia ⅡC T4,在危险区域使用时， 安装本质安全栅。

灵敏度 频率响应 0～8KHz(-3dB) TM3105 TM3108 TM3111 0～10KHz(-3dB) 0～10KHz(-3dB) 线性量程 4V/mm 8.00 V/mm 8.00 V/mm 1.2mm～5.2mm 0.70mm～2.70mm 0.5mm～1.5mm 2000um 1000um 4000um 线性范围 非线性误差 平面直径(轴向位移) φ15mm φ20mm φ30mm 轴直径(径向振动) φ150mm φ60mm TM3105 φ31mm TM3108 TM3111 ＜0.75% ＜0.5% ＜0.5% 互换性误差 误差为±2% 误差为±2% 误差为±2%

探头安装形式 01 02 03 04 05 06 英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 0.1in 960 9.6in 008 020 公制反装螺纹探头 固定标准规格8mm 英制反装螺纹探头 固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 20mm TM3111T25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头 固定标准规格30mm 英制反装螺纹探头 固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 0.8in TM3111T1.00in F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D：探头总长度 以0.5m 单位递增 90 05 0.5m 1.0m 5.0m 9.0m

探头安装形式 01 02 03 04 05 06 07 1 1/”4 -12 M30×2 1 1/”-12 2 M39×1.5 无螺纹侧面出线 无螺纹1.06in直径夹装出线 无螺纹1.5in直径夹装出线 B：无螺纹长度 005 250 公制螺纹探头，以2mm或5mm单位递增 5mm 250mm 英制螺纹探头，以0.1inch单位递增 020 0.2in(标准规格) 880 8.8in C：壳体长度 045 250 45mm 250mm 英制螺纹探头，以0.1inch单位递增 160 960 9.6in 公制螺纹探头，以2mm或5mm单位递增 1.6in 对于无螺纹壳体侧面出线，壳体长度＜45mm D：探头总长度 90 05 0.5m 1.0m 5.0m 9.0m 10 50 E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 G：安全批准 00 无 05 本质安全规格

传感器的安装使用校验 探头安装需要完善考虑安装环境和安装要求，探头应安装在符合测量使用要求的传感器线性位置，参见传 感器输出特性图（图1）及产品使用手册。前置器要求对地绝缘安装，并安装在安全环境内。 除了产品使用手册内容所允许的对传感器的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须 压紧牢固不能松动；接线完毕后检查电缆和端子接触良好无短路，方可通电。确认前置器的工作电源应为 -24VDC（负电压输出型时）。 前置器不应碰损，保持清洁；应根据现场环境对延伸电缆接头和同轴电缆做好环境防护处理（如预防油污 和水渗入，可用热缩套管做密封）；可用去油剂清洁同轴接头。 在传感器安装使用前或在一个使用周期过后，可用位移校验装置（TZ1、TZ2）和振动校验台（TZ5）对传 感器的线性进行静态、动态校验。
