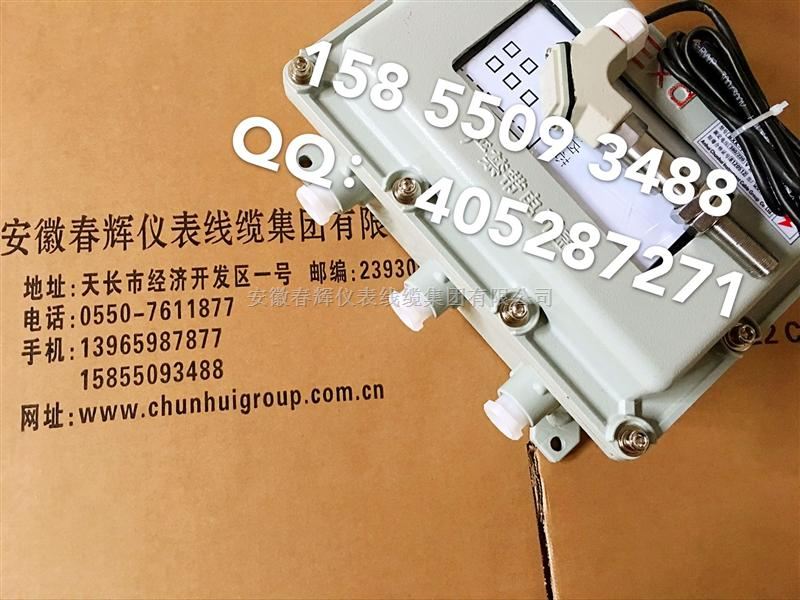

XG-13防爆转速探头：XG系列转速传感器
转速传感器能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次测速仪表均可配用磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让
传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，
信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环
境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。 技术参数：
1、输出波形：近似正弦波（≥50r/min时）
2、输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、测量范围：50～5000Hz
4、使用时间：连续使用
5、工作环境：温度 -20～+60?C
6、输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1(可根据用户定制)
使用注意事项
１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
直流电阻
转速范围（60齿）壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
低电平＜0.5V
高电平＞4.3V
35-250mm 60-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67
外壳材料
重量 ＞300g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
ZST/ZSP8系列高温型
无
ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890
120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5%
技术规格
直流电阻
转速范围（60齿）
输出电压（V P-P）壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
35-250mm
电磁兼容 符合CE标准
输出方式 浮地输出信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆出线（二线绞织屏蔽电缆，2 2 20AWG 约0.52mm，22AWG 约0.35mm）安装间隙0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -40℃～+180℃
环境防护 防护等级为IP67
外壳材料
重量＞300g （不包括信号线）防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
规格
选项描述
E:引出线
D:出线方式1 1m 绞织屏蔽电缆
K1 1m 不锈钢铠装绞织屏蔽电缆
铠装电缆前加k,以1m递增,
无铠装长度30m,铠装长度20m.
0 不带电缆（仅限航插）A B C D E
F:防爆要求
Ex
无防爆要求
本质安全型
F
订货信息
ZST/ZSP4(批量订货产品)
A
B
C
普通整体电缆出线（仅限TS2&TS4）普通航插出线（仅限TS4&TS6)
D、E
F 船用航插出线（仅限TS6)
高温整体电缆出线（仅限TS8&TS6（D）MIL航插出线（E）MIL弯式航插（仅限TS6)
