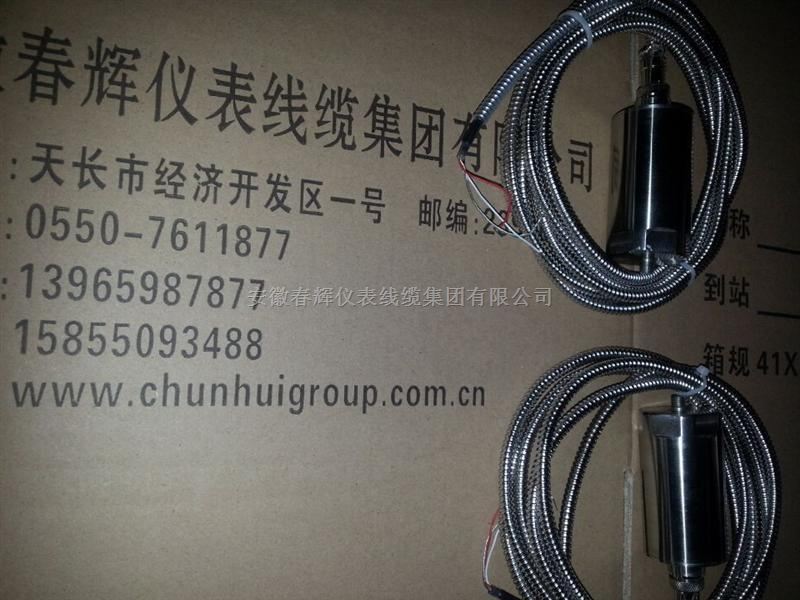

SDJ-SG-2G，ST-2G，HD-ST-5FB，ZHJ-2-01，SZ-61防爆型振动速度传感器
  • 产品名称：SDJ-SG-2G，ST-2G，HD-ST-5FB，ZHJ-2-01，SZ-61防爆型振动速度传感器
  • 产品型号：SDJ-SG-2G，ST-2G，HD-ST-5FB振动传感器
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2016-12-29
  • 已获点击：674
详细说明

SDJ-SG-2G，ST-2G，

HD-ST-5FB，ZHJ-2-01，SZ-61耐温防爆型振动速度传感器：

HDST-5FB型防爆振动速度传感器是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分隔离“d”》的规定制成隔爆型结构，其防爆标志为ExibIICT6，适用于工厂存在或可能存在IIA、IIB、IIC类，T1～T6组可燃性气体、蒸气与空气混合形成的爆炸性危险1区、2区场所。可用于测量轴承座、机壳或结构的振动。这种传感器可进行相对于自由空间的振动的测量，其输出电压与速度成正比，也可以把速度量经积分转换成位移量再予显示。这种测量可以对某种形式的旋转或忘复机械的综合工况进行评价。
工程上最普通的振动问题大多数都发生在转子上，例如不平衡、不对中、磨擦等。而对于有些机械，轴振动被大部分（或部分）传递到轴承座上，在这种情况下，测量轴承座的振动对于机械设备的综合情况，可以提供比较有意义的信息，这些机械包括：
具有滚动轴承的大部分机械。
具有油膜的滑动轴承机械。
在一些特殊条件下，由于某种原因（如安装条件限制及环境等因素），安装电涡流传感器不可能，对于这种类型的机械，若轴的振动能够大部分传到轴承座上的时候，这种机械振动就可采用装于轴承座上的速度传感器进行测量。
HD-ST-5FB型防爆振动速度传感器主要用于机械振动测量，它是利用磁感应原理将振动速度量转换成电压量输出。由滚动支撑的转子，其振动会足够大的传到轴承座上，安装在座上或者很靠近外壳上的传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给检测仪表，用来对机械故障进行预测和报警。
防爆要点
在进行防爆振动速度传感器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起传感器外部爆炸性物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳表面温度等关键条件着手，确保隔爆性能。
防爆振动速度传感器的外接地是确保其安全运行的重要措施，传感器与被测量物体通过不锈钢安装螺钉牢固连接，可靠接地。
工作原理
此防爆振动速度传感器是属于惯性式传感器，是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小。
技术指标
防爆标志：ExdIICT6
防护等级：IP54
灵敏度：20mv/mm/s±5%
频率响应：5～300Hz±8%
固有频率：约12Hz
振幅极限：2mm(峰-峰值)
加速度：10g
安装方式：垂直或水平
温度范围：-30℃～120℃
相对湿度：至95%不冷凝，且周围无强电磁场干扰
安装方式：在轴承座上适当位置开个M10×1.5，深10mm的孔，用双头螺钉固定
