产品名称：XS12JK3PY,XS12K4P,XS12J4Y,XS12J4A,XS12K5P温度转速探头
产品型号：XS12K5Y,XS12K7A,XS12K7Y,XS12K3
所属类别：传感器 > 电磁/磁敏传感器
发布时间：2016-12-27
已获点击：668
型号/规格：XS12K2P,XS12J2Y,XS12J2A,XS12K3P,XS12J3Y,XS12J3A,XS12K4P,XS12J4Y,XS12J4A,XS12K5P,XS12J5Y,XS12J5A
详细说明

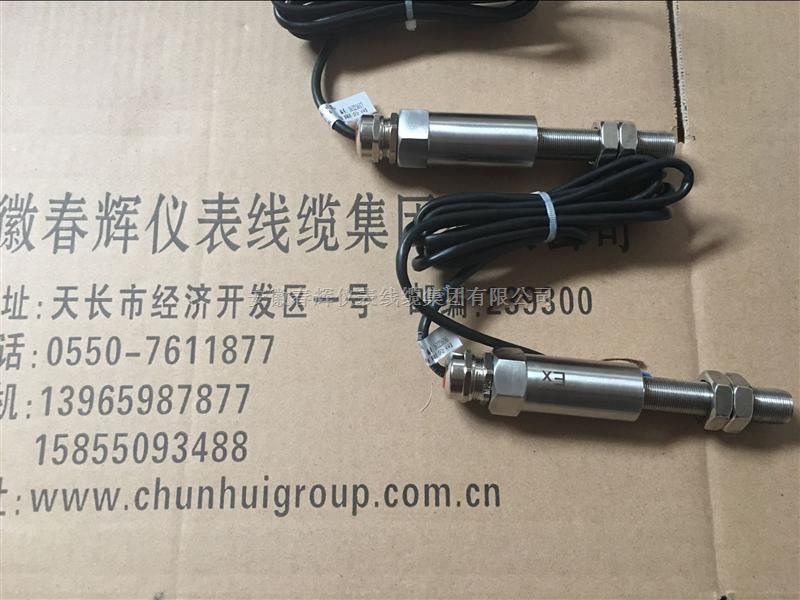

XS12JK3PY,XS12K4P,XS12J4Y, XS12J4A,XS12K5P温度转速探头传感器: 让传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，
信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环
境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和
无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。 直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
重量 ＞200g （不包括信号线）
防爆标准 Exia ⅡC T6
壳体长度 35-250mm
电源/放大器 无
壳体材质和端部封装
＞800mV/50r/min ＞1000mV/30r/min ＞1000mV/30r/min ＞1500mV/50r/min 直流电阻
转速范围（60齿）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
低电平＜0.5V
高电平＞4.3V
35-250mm 60-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67
外壳材料
重量 ＞100g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
ZST/ZSP8系列高温型
无
ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890
120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5%
技术规格
直流电阻
转速范围（60齿）
输出电压（V P-P）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
35-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -40℃～+180℃
环境防护 防护等级为IP67
外壳材料
重量＞200g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
无
1~60000r/min
DC5V～48V
输出电压（V P-P） ＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
≥2
所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在0.8mm情况下测得。
≥2
-20℃～+85℃
输出频率
电源/放大器
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。HZ=转速（ r/min ）÷60（S）×60（P/R ）
输出频率
电源/放大器
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） M16X1 E
M16X1.5
M20X1.5
M20X2.0
M14X1.0
M14X1.5
M18X1.0
M18X1.5 传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了
产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松
动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信
号连接电缆做好环境防护处理。
传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙
为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M）
来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最
好采用强磁性体材料（即能被磁铁吸引的材料） 被测感应体
安装间隙
输出幅度 输出阻抗
电源极性保护
导磁体上有齿或凹槽 ，建议：测速齿轮 模数≥1.7,材料为导磁低碳钢。
注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。
0.5～3.0mm，典型值为1.0mm,注：取决于被测件的振动情况。
高电平：＜供电电源，低电平：＜0.3V ＜47Ω
有
负载能力 ＜30mA 工作电源 5V~30V
电磁兼容 符合CE标准 输出短路保护 有
环境温度范围 -20℃~+120℃
线缆材质 2 三线绞织屏蔽电缆、四线绞织屏蔽电缆，22AWG （约0.35mm）
材质&尺寸 壳体与端部体材质均为不锈钢 &壳体尺寸 50mm～250mm可选
输出方式 浮地输出
环境防护 整体电缆出线方式防护等级为IP68(密封耐压≥20MPa)，航插出线方式防护等级为IP65 :螺纹规格
2
3 顶部航插出线
1 普通整体电缆
D:出线方式
附件订货信息
AS 四芯防水航空插头；防护等级IP65
JXL33 三线绞织屏蔽电缆：外径约4.0mm
2
22AWG（0.35mm），绞织屏蔽，绝缘为特氟纶，
耐温:-65℃—210℃。
JXL43 四线绞织屏蔽电缆：外径约4.2mm
2
22AWG（约0.35mm），绞织屏蔽，绝缘为特氟纶，
耐温-65℃～+210℃。
B:无螺纹长度 C:壳体长度
050 50mm
250 250mm
E:引出线
1 1m绞织屏蔽电缆
K1 1m 不锈钢铠装绞织屏蔽电缆
铠装电缆前加k,以1m递增,
无铠装长度30m,铠装长度20m.
0 不带电缆（仅限D项3\4）
0
240
0mm
240mm
符合本安标准ExiaⅡC T4,
在危险区域使用时，安装
本质安全栅。
Ex 本质安全型
无防爆要求
G:防爆要求 A B C D E F
选项描述
RST
4 侧面航插出线
高温整体电缆
A
B
F
H
K
M
N
P
X
M16X1
M16X1.5
M14X1.5
M18X1.5
5/8-18UNF2A
夹装φ18.5mm
M12X1.0
M22X1.5
特殊螺纹规格，订货时详细说明
壳体尾部选择六方体时加H
