SDJ-3BG、SDJ-3LG、
SDJ-3NA、SDJ-3BS系列智能型振动监测保护仪 配用测振探头
SDJ-3BS型振动监测保护仪，来自一个独立的SG-2H型速度传感信号，或者是一个CWY-DO型电涡流传感信号，在LED数字显示器上，连续地显示通道的振动幅值。为了能够进行全面保护，在一个轴承上，需要安装两个夹角为90°的传感器。要求垂直或水平安装。如果用户需要，本厂可提供就地带有玻璃门的防护箱，外型尺寸：长258宽158深460；可提供SG-2H传感器固定螺钉或安装底座，底座尺寸40×40mm，可安装垂直和水平方向2个传感器。
二、技术指标
测量范围：频率：10～100Hz (600～6000转/分)
振幅：0～200um(峰～峰值) (量程可由用户自定)
精 度：≤±1%(满度值)
频率响应：40～60Hz≤±3%
30～100Hz≤±5%
10～100Hz≤±8%
恒流输出：4～20mA(负载<1KΩ)
TDM输出(用于振动信号分析)
报警设定：0～200um内任意设定
报警、危险二级开关量输出：DC27V/1A或AC220V/2A
噪声电平：无讯号输入时≤1%(满度值)
使用环境：仪表温度：-25～45℃ 相对湿度≤80%
传感器温度：-25～100℃
电源电压：交流220V±10%/50Hz
外形尺寸: 160×80×260(深)
开孔尺寸: 154×78×260(深)
SDJ-3BG、SDJ-3LG振动监测保护仪主要适用于电力、钢铁、建材、化工等领域，对各类旋转机械的轴瓦振动(振动)及轴振动（相对振动）进行连续监视和测量，便于用户对机器工况进行分析和维护。当机器振动超过正常使用值时，本装置会立即发出报警及危险信号，使您的机器能够及时得到保护，避免不必要的经济损失.SDJ-3B/G、SDJ-3L/G振动监测保护仪（智能化）来自二个独立的SG-2型速度传感信号，或者是二个CWY-DO-08型电涡流传感器信号，在LED数字显示器上，连续显示两路信号2个4位读数的振幅值。
二、技术指标
测量范围：振动幅度即振动烈度的测量
1、SDJ-3BG振幅：0-500mm内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um)
2、SDJ-3L/G烈度：0-50.0mm/s内任意设置（峰-峰值）
(用户没有特殊要求，出厂设置0～200um)
频率范围：10-300HZ
输入信号：
1、配用SDJ-2振动速度传感器(测量轴瓦的振动)
2、配用CWY-DO-08电涡流传感器（测量轴的相对振动）
显示方式： A、B通道分别独立数字显示
线性：≤±0.5%(满量程)
输出：
1、电线：4-20mA 对应上下限量程
（负载＜1KΩ可直接送入DCS系统)
2、TDM示波分析输出
3、RS485通信接口输出
4、报警、危险开关量输出：(AC250V/5A，DC27V/2A)
使用温度：仪表一15-55℃ (相对湿度≤80%)
SG-2常温传感器一25-100℃ (相对湿度≤90%)
SG-2W常温传感器一25-160℃ (相对湿度≤90%)
CWY-DO-08电涡流探头-15-120℃ (相对湿度≤90%)
供电电压：AC220V/50HZ±10%
安装方式：持壁式安装或安装在就地防护箱内
仪表外形尺寸：长240×宽182×厚90（mm)
仪表开孔尺寸：长275×宽170×厚98（mm)
SG-2振动速度传感器外形尺寸：Φ35×65（mm）
传感器安装固定螺钉：M10 ×1.5×10mm
CWY-DO-Φ8mm电涡流传感器安装螺钉：M10 ×1mm
前置器外形尺寸：80×64×34(mm)
三、主要功能
1、实现智能化处理，所有功能可通过前面板按键操作、振幅、烈度测量通过功能切换键任意设置选择
2、适宜长期在线监测、安装调试方便简单
3、报警、危险值输出通按键任意设置
4、报警、危险开关量信号可任延时设置
5、在数据设置值查看中，1分钟不进行键盘操作，自动回到测量状态
6、测量值的记忆
7、断线检测保护，断线封锁继电器输出 ，0K灯灭，恢复时封锁延时5秒解除
四、安装方法

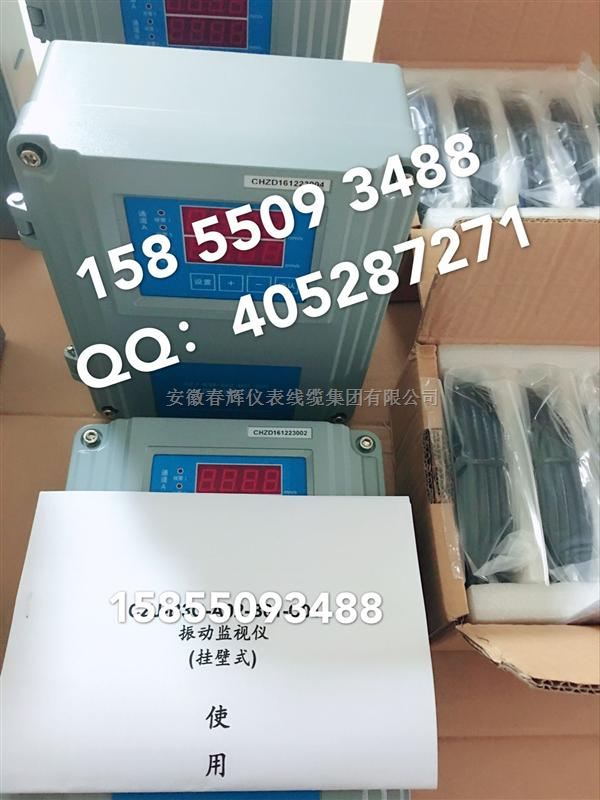

仪表采用挂壁式安装方式，为了能够进行在线监测和保护SDJ-3B/G、SDJ－3L/G振动监测保护仪必需配用两个SG-2型速度传感信号（测量轴瓦振动），才能够实现双路监测和保护，连续地显示通道的振幅值，用户可以任意设定。在一个轴承上，需要安装两个，需要安装两个夹角为90度的传感器，采用固定螺钉安装，要求垂直或水平安装：垂直和水平2个方向的传感器，传感器与仪表的连线采用普通屏蔽电缆截面积不小于1mm2,输入信号红线接正确，绿线接负端屏蔽层采用单端接地靠传感器浮空，靠仪表接屏蔽端并与机架大地联通不可接错否则有误，其它接线详见面板端子接线图。
智能型SDJ-3NA型轴振动监测保护仪主要适用于电力、钢铁、建材、化工等领域，对各类旋转机械的轴振动(相对振动)进行连续监视和测量，便于用户对机器工况进行分析和维护。当机器振动超过正常使用值时，本装置会立即发出报警及危险信号，使您的机器能够及时得到保护，避免不必要的经济损失.智能型SDJ-3NA型轴振动监测保护仪来自一个独立的CWY-DO型电涡流传感信号，在LED数字显示器上，连续显示两路信号2个4位读数的振幅值(保留小数点读数)，该保护仪增加了高低能滤波器和隔离栅，大大提高了抗干扰能力。该保护仪高，稳定性好，测量高于目前同类产品。
二、技术指标
测量范围：振动幅度即振动位移量的测量
量程：0-500um内任意设置(峰-峰值) (用户没有特殊要求，出厂设置0～200um)
频率范围：1-1KHZ
输入信号：
配用CWY-DO-Φ8mm电涡流传感器(测量轴的相对振动)
显示方式： A、B通道分别独立数字显示
线性：≤±0.5%(满量程)
输出：电线：4-20mA 对应上下限量程
(负载＜1KΩ可直接送入DCS系统)
TDM振动信号分析输出
RS485通信接口输出
报警、危险开关量输出：(AC250V/5A，DC27V/2A)
使用温度：仪表一10-45℃ (相对湿度≤80%)
探头-10-100℃ (相对湿度≤90%)
前置器-10-50℃ (相对湿度≤90%)
供电电压：AC220V/50HZ±10%
安装方式：盘装或安装在就地防护箱内
仪表外形尺寸：宽160×高80×深260（mm)
仪表开孔尺寸：宽156×高76（mm)
CWY-DO-Φ8mm电涡流传感器螺管安装螺纹：M10×1mm
前置器外形尺寸：80×64×34(mm)
（本厂出厂时可配带就地前置器防护箱和仪表防护箱）
三、主要功能
1、振动A.B通道分别数字显示，振幅与安装间隙电压切换选择
2、A.B通道报警，危险独立继电器结点输出
3、量程下限有，上限：分别对应(4～20mA)电流输出
4、TDM振动信号分析接口输出
5、量程四档选择(100，200，300，400um)
6、报警危险值可以任意设定(量程范围内)
7、报警危险继电器输出延时四档定值选择(0.IS，IS，3S，6S)
8、测量值记忆
9、断线检测保护，断线封锁继电器输出，0K灯灭，恢复时封锁延时5秒解除
10、间隙电压测量显示(用于安装时的参考电压）
11、在数据设置值查看中，1分钟不进行击键盘操作，自动回到测量状态
四、安装方法
为了能够进行在线监测和保护，SDJ-3NA轴振动监测保护仪必需配用两个CWY-DO型电涡流传感信号，才能够实现双路监测和保护，连续地显示通道的振幅值，如果用户需要，本厂可提供就地仪表箱（带有玻璃门的防护，外形尺寸：宽266高168深285mm）：在一个轴承上，需要安装两个夹角为90度的探头，要求夹角90度安装。探头与前置器配有5米或9米的高频电缆，前置器与仪表的连线采用普通三线制蔽电缆截面积不小于1mm2,传输距离200米内，输入信号对应连接，不可接错，否则会造成损坏。
