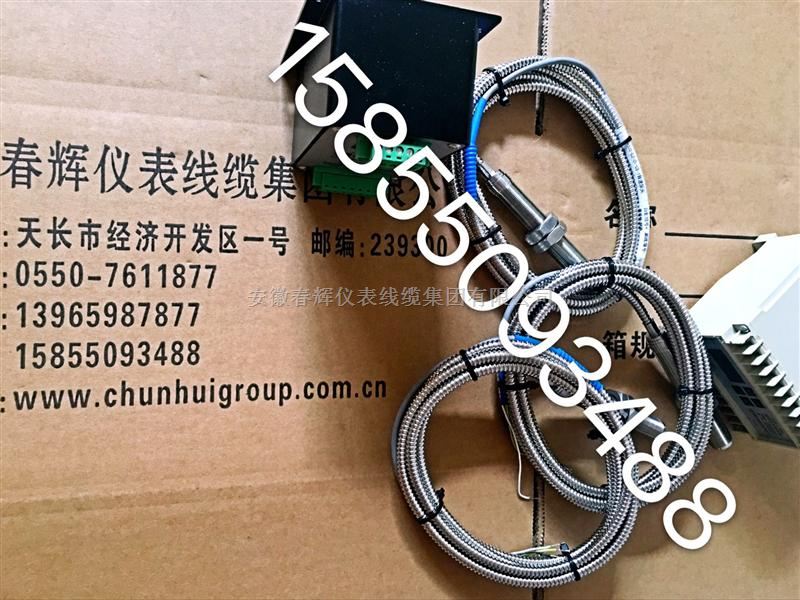

minsooxs12jk-4p/y，minsooxs12jk-3p/y测速温度转速探头
用于导磁性物体的转速测量，采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁场（磁力线）由磁铁发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化,线圈感应出电动势的变化,线圈内部感应出一个交流电压信号。如果导磁性物体是安装在可转动部件(通常指转子的测速齿轮或带凹凸槽的圆旋转轴上测速齿轮),感应与转速成比例的频率信号；如果是渐开线齿轮,感应电压则是正弦波。信号幅值大小与转速成正比,与探头端面和齿顶间间隙大小成反比。
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞10Vp-p/500r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 2 2 整体电缆或航插出线（二线绞织屏蔽电缆，20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～1.2mm,建议安装间隙 0.8mm
检测齿轮模数 ≥2
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP68(密封耐压≥20MPa)
壳体材质为316、304不锈钢，全金属结构1.非接触式测量,与被测转动部件不接触,无磨损
2.采用磁电感应原理,无需外接工作电源,输出信号大,不需要放大,抗干扰性能好
3.采用一体化设计,结构简单可靠,具有很高的抗振动和抗冲击特性
4.适应工作环境温度范围广,适用于恶劣的工业环境,如烟雾、油气，水气环境
传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了
产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松
动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信
号连接电缆做好环境防护处理。
传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙
为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M）
来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最
好采用强磁性体材料（即能被磁铁吸引的材料）。
0.5~1.2mm
间隙
齿宽b
齿宽h
节园直径do 齿顶外径dk
校验
在传感器使用前或一个使用周期过后，可用转速校验装置对传感器的特性进动态校验。
