SZCG-1，XS12JKXG-13，

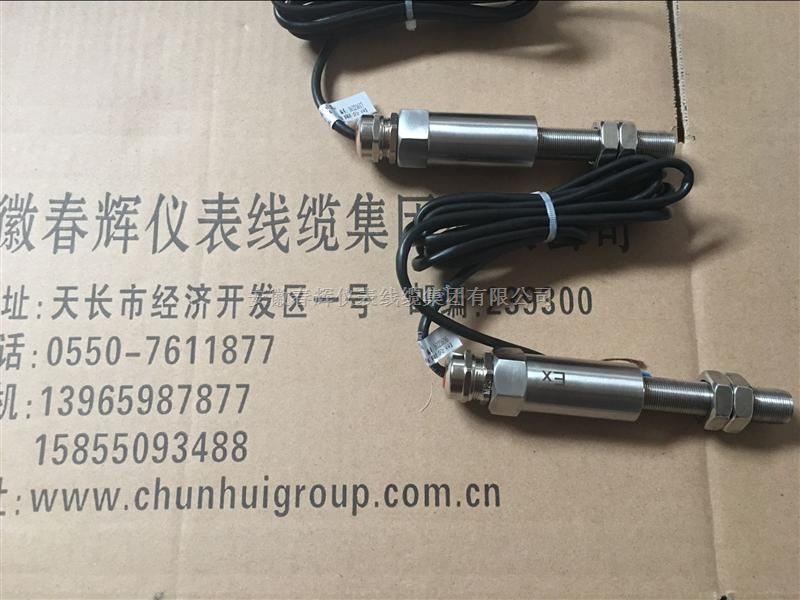

SZCB-FB，T-03FB转速探头防爆测速探头：
该传感器采用磁电感应的原理来达到测速目的，该传感器输出信号大，无需要放大，抗干扰性能好，可在烟雾、水气、油气、煤气等恶劣环境中使用。
结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。传感器安装使用方便，通用性好，已被广泛应用于各种领域。
二、技术参数：
1、输出电压：在齿轮模数为4、齿牙60、材料g3、间隙为lmm时，1000转／分>5V(有效值)、2000转／分>10V(有效值)、3000转／分>15V(有效值)
2、直流电阻：150Ω～160Ω(如用户需用其他阻值的数据可在定货时注明)
3、绝缘阻抗：在500V直流时>60MΩ
4、工作温度：-20℃～l00℃
5、重 量：400克左右
铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让
传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，
信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环
境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和
无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求三、工作原理：使用时应在被测量转速的轴上装一齿轮，将传感器安装在支架上，调整传感器与齿轮顶之间隙为1.2mm左右。 当轴带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，被测轴转动一圈时就产生在Z个电压脉冲信号，根据下式： F＝(n/60)×Z 式中：F为频率 Hz／秒 n为被测轴转速 转／分 Z为齿轮齿数 当齿轮齿数为60时，就把轴的每分钟转数n转化成频率为F的电压脉冲信号，将该信号送到智能转速仪表表上，就可以反应出轴的转速。
四、注意事项：
1、传感器输出线中的屏蔽层应接大地零线。
2、不允许在温度为35℃以上强磁场环境中使用及放置。
3、安装及运输过程中避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大与齿轮的间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完后立即密封，故无法修理。
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
直流电阻
转速范围（60齿）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
低电平＜0.5V
高电平＞4.3V
35-250mm 60-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67
外壳材料
重量＞300g 防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
ZST/ZSP8系列高温型
无
ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890
120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5%
技术规格
直流电阻
转速范围（60齿）
输出电压（V P-P）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
35-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -40℃～+180℃
环境防护 防护等级为IP67
外壳材料
重量 ＞300g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
无
1~60000r/min
DC5V～48V
输出电压（V P-P） ＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
≥2
所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在0.8mm情况下测得。
≥2
-20℃～+85℃
输出频率
电源/放大器
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。HZ=转速（ r/min ）÷60（S）×60（P/R ）
输出频率
电源/放大器
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/
