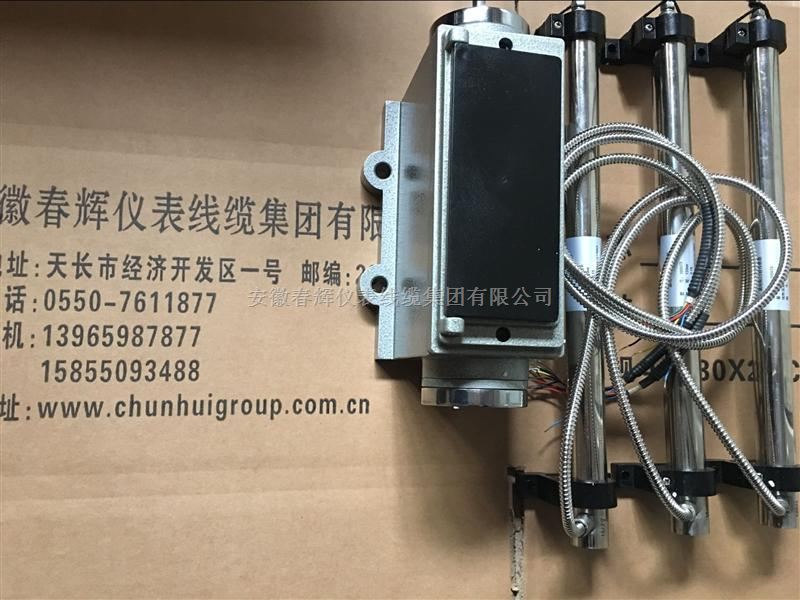

TDZ-1L TDZ-1L TDZ-1D PDZ-1LY直杆式线位移传感器
传感器由一个初级线圈,两个次级线圈，铁芯等部件组成。通过初级线圈电磁耦合，使得铁芯的位置变化量与次级两个线圈输出电压之差呈线性关系。利用这一原理，将直线移动的机械量转变为电量，从而进行位移的自动监测和控制，它在机械、电力、汽车、航天航空、冶金、能源、水利、国防工程和科研院所等方面获得了广泛的应用。传感器具有体积小、高、性能稳定、使用寿命长等特点，可应用于液压油缸活塞定位、阀门位置、材料试验机、油动机行程等监测
产生的电信号输出与其分离式铁芯的位移成正比。它在不锈钢壳内布置一个初级线圈，并在其左右各布置一个次级线圈，呈对称分布。一个可动的棒状铁芯在线圈组内穿梭，为线圈的磁通量的提供路径。当通过外部交流电源给初级线圈通电后，两个反相连接的次初级线圈中将产生级性相反的电压。因此，两个电压之差即为LVDT的净输出值，当铁芯位于中间或零位，净输出为零。当铁芯离开零位，铁芯所趋向的次级线圈的电压相应增加。同时，另一侧线圈的感应电压相应降低。芯的运动产生随它的位置变化而变化的线性压差输出值。当铁芯从零位的一侧移至另一侧时，此时输出电压的相位将出现180°的突变。
传感器的特点：
结构简单，工作可靠，寿命长，线性度好，重复性好
可达0.05％，误差1um重复性0.1um
灵敏度高,每毫米位移量输出信号电压可高达几百mV到几伏
分辨率高,一般为0.1um,可达0.0001um
测量范围广 +/-0.1mm 到+/-500mm
时间常数小,频带宽,可达200HZ(5ms)甚至更高
是专为汽轮机组油动机行程而配套设计的。该产品应用线性差动变压器式位移传感器将油动机阀门开度行程直接转换成相对应摸拟量输出，既可随机显示位移量又可与计算机连接作为自动控制的返馈信号。
移传感器在工业和科学中的应用：
LVD用于汽车悬挂系统
用于注塑机控制位置
用于伺服阀门
数控机床控制
1、励磁电压：根据实际需要，1～3KHz正弦波
2、灵 敏度：测试见图，“E”mV/mm/V±5﹪(输出/位移/激励电压)
3、线 性：±1﹪
4、相 位：芯杆引导端拉出时,次级1电压增加，次级2电压减少
5、温度范围：0～150℃，在温度范围内每变化38℃，对于任何位移，输出直流电压变化不超过1.25%
6、耐 压：1500V、50Hz，1分钟
7、初级线圈阻抗大于50Ω
8、铁芯与引导杆连接应可靠
9、外壳在装配夹紧时，应能承受夹紧力
10、引出线带压线接头（0.5×3）
11、采用气密封装配，可浸入油或水中
12、引出线头接带护套铜接头（0.5×3）护套颜色与线一致
