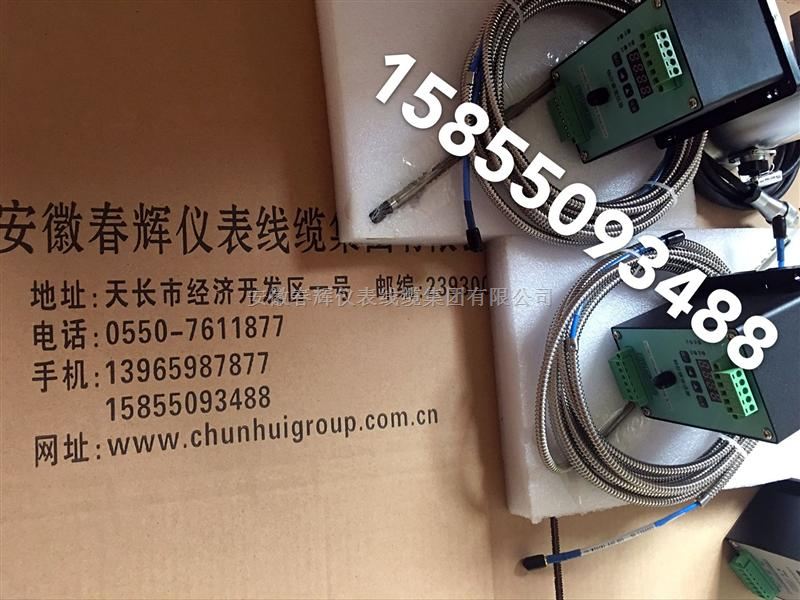

SDJ-101 SDJ-301 SDJ-302 SDJ-9B9L SDJ-501轴位移振动保护变送器

产品名称：SDJ-101 SDJ-301 SDJ-302 SDJ-9B9L SDJ-501轴位移振动保护变送器
产品型号：SDJ-101 SDJ-301 SDJ-302 SDJ-9B
所属类别：变送器 > 其他变送器
发布时间：2016-12-18
已获点击：585

详细说明

SDJ-101 SDJ-301 SDJ-302

SDJ-9B9L SDJ-501轴位移振动保护变送器：

随着DCS系统的普及，传统的二次仪表的功能基本上都能由DCS系统实现。轴位移变送器将传感器采样的位移信号经变送器线性化、归一化处理后，直接输出4-20mA信号。轴位移变送器与3800系列电涡流传感器探头配接，取消了变送器或仪表，减少了接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了可靠性。轴位移变送器为直接与DCS、PLC接口提供一种简便、低成本的方式监测旋转机械转子的轴位移。对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。

供电电源：+24Vdc，工作电流小于20mA。

输入：3800系列电涡流传感器探头。

灵敏度：8mA/mm。

精度：≤1%。

变送输出：4～20mA，负载电阻500Ω。

输出纹波：≤20mV。

频响：0～10KHz。

温漂：≤0.1%℃。

外形尺寸：90mm(W)×35mm(L)×70mm(H)。

安装尺寸：底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装；

导轨安装，可以方便地安装在标准35mm导轨上。

接线方式：采用SpringLoc 端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。

工作温度：-30℃～80℃。

将传感器的位移信号，经变送器线性化、归一化处理后，直接输出4-20mA信号，供给DCS、 PLC接口,为旋转机械转子的轴位移监测提供了一种简便、低成本的方式。对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。

技术指标

1、供电电源：+24Vdc，工作电流小于20mA。

2、输入：电涡流传感器探头。

3、灵敏度：8mA/mm。

4、输出：4～20mA，负载电阻500Ω。

5、精度：＜±1%

6、输出纹波：≤20mV。

7、频响：0～10KHz。

8、温漂： ≤0.1%℃。

SDJ-9B、9L型振动变送器与SG-2型传感器配用，用于测量旋转机械的轴承盖轴瓦振动。该变送器具有体积小、高、安装方便,变送器供电电源为DC24V,可用于振动幅度、振动烈度的在线测量，输出标准电流为4～20mA，便于用户接入计算机DCS系统，用户可根据实际使用情况进行选购。若用户需要，本厂可提供AC220V转换DC24V直流稳压电源。
二、技术指标
测量范围：频率10～300Hz
SDJ-9B：振幅0～200um或0～300um(P-P)
SDJ-9L：振速0～20mm/s或0～30mm/s（均方根值）
线性误差：≤0.5%
电流输出：DC4～20mA (带有隔离器防护栅)
供电电源：DC24V 功耗≤5W
使用环境：变送器 -25～45℃
　　　　　传感器 -25～120℃
安装方法：变送器就地防护箱或控制柜内外形尺寸：变送器80×64×34(mm)
安装尺寸：54×51(mm)
安装孔：4×φ4(mm）
本厂可提供就地安装防护箱，外形尺寸：长250宽200高140(mm)SG-2振动传感器
灵敏度：30.0mv/mm/s
加速度：8g
测量范围：2mm（p-p）
使用环境：-25～100℃(SG-2型)
　　　　　-25～160℃(SG-2W型)
测量方式:垂直、水平

安装及使用
　　振动变送器应安装在清洁、干燥、环境温度-25～45℃、无腐蚀气体的场合。不宜安装在具有强电场、强磁干扰、强烈冲击或振动的地方。SDJ-9B、9L型振动变送器安装在就地仪表柜或接线盒内，传感器至变送器之间必须使用屏蔽电缆为连接导线，可采用两芯SBWP3×16/0.15屏蔽电缆（仅供参考），将传感器正端、负端导线接入变送器输入1、2端,屏蔽线另一端接入变送器3端并接入大地，传感器一端网状屏蔽层浮空。变送器4～20mA电流输出对应满量程，当多个变送器电流输出信号接入“DCS”系统时，“COM”公共端可以共接在一起，直接进入“DCS”系统中。
传感器安装：
　　1、SG-2型传感器采用密封形结构，本身带有防护罩，除温度特别高的环境外，其他场合无需在传感器外层安装防护罩。
　　2、安装位置：原则上要求安装在平时运行中产生振动的位置上，在安装的瓦盖上面攻入M10×1.5mm的标准普通螺纹，深度为10mm。以传感器底部M10×1.5mm的双头螺钉将传感器固定在被测点上。安装时必须保持传感器的水平或垂直，以保证传感器能够正常工作。
　　3、传感器屏蔽层为单端接地，靠传感器屏蔽层应悬空，不可与传感器任何部位连接包括外壳，这样可以有效避免传感器受到干扰。
　　4、安装时应注意传感器接插件的连接，避免导线强力扭曲或冲撞。

一体化轴位移变送器配置内置前置放大器器、探头、延长电缆形成系统。主要监测旋转机械转子的轴向相对于轴瓦的位置。
故障监测：监测旋转机械转子的轴向位置
测量参数：转子相对于轴瓦的位置（位移）
机组类型：各种旋转机械，如汽轮机，风机，压缩机，泵等；适用于老机组的改造。
技术参数
外接电源：24VDC，100mA,要求与地隔离
输入信号：接受电涡流传感器探头信号，灵敏度8.0V/mm或4.0V/mm
量程：4mm或2mm
电流输出：4～20mA,输出负载≤500Ω
测量误差：<1%满量程
LED指示：OK（正常）绿色，Alert、Danger(报警、危险)红色
报警点设置：0～100%满量程，度±1%
继电器密封：环氧树脂，节点容量DC30V/5A或220V/5A，单刀双掷
报警复位方式：手动（现场Reset按钮、遥控报警复位端子）
缓冲输出（BUFFER）：原始信号的输出，8.0V/mm或4.0V/mm,输出阻抗1KΩ
温度范围：运行时0～65℃储存时-30～80℃
相对湿度：至95%不冷凝
外形尺寸：90W×120L×75H mm
安装尺寸：80×90mm
