HZW-7、KH3100、VB-Z220-A20-B00-C02、HZD-Z轴位移振动变送器

产品名称：HZW-7、KH3100、VB-Z220-A20-B00-C02、HZD-Z轴位移振动变送器
产品型号：HZW-7系列轴位移振动变送器
所属类别：变送器 > 其他变送器
发布时间：2016-12-14
已获点击：575

详细说明

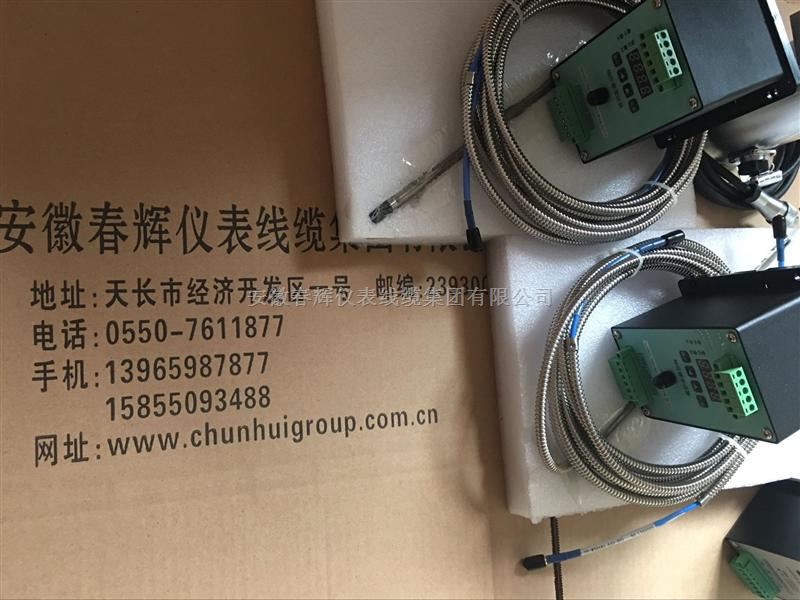

HZW-7、KH3100、

VB-Z220-A20-B00-C02、HZD-Z系列轴位移振动变送器

KH3100轴位移、胀差变送器，可接收装在现场的电涡流传感器信号，并把它转换成4～20mA标准信号输出，可广泛使用于电力、冶金、石化和造纸行业等大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的轴向位移、相对热膨胀的测量和保护控制，是计算机数据采集系统的配套产品。

技术说明

输入：传感器输入KH4100电涡流传感器；

输入点数：1点。

输入阻抗：≥10KΩ

输出模式：4～20mA（负载≤500Ω）

精度：±1.0%

环境：工作温度：-20～70℃

存储温度：-30℃～85℃

相对湿度：20～95%无冷凝

供电：+24VDC±10%

功耗：≤5W

测量范围：对应于传感器量程

HZW-7型轴位移变送器配置前置器、探头、延长电缆形成系统。主要监测旋转机械转子的轴向相对于轴瓦的位置。
故障监测：监测旋转机械转子的轴向位置
测量参数：转子相对于轴瓦的位置（位移）
机组类型：各种旋转机械，如汽轮机，风机，压缩机，泵等；适用于老机组的改造。
技术参数
外接电源：24VDC，100mA,要求与地隔离
输入信号：接受电涡流传感器探头信号，灵敏度8.0V/mm或4.0V/mm
量程：4mm或2mm
电流输出：4～20mA,输出负载≤500Ω
测量误差：<1%满量程
LED指示：OK（正常）绿色，Alert、Danger(报警、危险)红色
报警点设置：0～100%满量程，度±1%
继电器密封：环氧树脂，节点容量DC30V/5A或220V/5A，单刀双掷
报警复位方式：手动（现场Reset按钮、遥控报警复位端子）
缓冲输出（BUFFER）：原始信号的输出，8.0V/mm或4.0V/mm,输出阻抗1KΩ
温度范围：运行时0～65℃ 储存时-30～80℃
相对湿度：至95%不冷凝
外形尺寸：90W×120L×75H mm
安装尺寸：80×90mm

将传感器的振动位移峰峰值信号，经变送器滤波、峰峰值检波、归一化处理后，直接输出4-20mA 信号，供给DCS、PLC接口,为旋转机械转子的轴振动监测提供了一种简便、低成本的方式。主要应用于在线实时测量旋转机械转子的转轴的径向振动输出轴径向振动值。可以早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短。

高集成度，无须前置器，高可靠性

集成了前置器、变送器的功能，使用HK2220仅需要探头、

延长电缆配套使用。省却了前置器，使得监测的组件进

一步的减少，所以可靠性大大提高。

安装简单方便、无须任何调整

轴振动变送器安装极为方便，可以安装在现场，亦可以安装在控制室里。机器的被测点位置：一般要求在轴承附近安装一套X，Y两个间隔90^o的HK2220变送器。对于标准的双轴承的旋转机械，一般配置4套振动变送器。在出厂之前已经将各种参量调节、校验好。只需要将相应的电缆连接上即可，一般无须作任何的调整和校验。

调整涡流传感器的间隙，一般调节GAP输出到10±0.25V。　

故障监测：★ 监测旋转机械转子的轴的径向振动。

测量参量：★径向振动（位移）的峰峰值。

机组类型：★ 各种滑动轴承的旋转机械。如汽轮机、风机、压缩机、电机、泵等。

将传感器的位移信号，经变送器线性化、归一化处理后，直接输出4-20mA信号，供给DCS、 PLC接口,为旋转机械转子的轴位移监测提供了一种简便、低成本的方式。对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测，能真正起到对这类设备进行保护。它测量准确、稳定可靠，抗干扰性能强。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

HZW-7、KH3100、

VB-Z220-A20-B00-C02、HZD-Z系列轴位移振动变送器

技术说明

输入：传感器输入KH4100电涡流传感器；

输入点数：1点。

输入阻抗：≥10KΩ

输出模式：4～20mA（负载≤500Ω）

精度：±1.0%

环境：工作温度：-20～70℃

存储温度：-30℃～85℃

相对湿度：20～95%无冷凝

供电：+24VDC±10%

功耗：≤5W

测量范围：对应于传感器量程

高集成度，无须前置器，高可靠性

集成了前置器、变送器的功能，使用HK2220仅需要探头、

延长电缆配套使用。省却了前置器，使得监测的组件进

一步的减少，所以可靠性大大提高。

安装简单方便、无须任何调整

调整涡流传感器的间隙，一般调节GAP输出到10±0.25V。

故障监测：★ 监测旋转机械转子的轴的径向振动。

测量参量：★径向振动（位移）的峰峰值。

机组类型：★ 各种滑动轴承的旋转机械。如汽轮机、风机、压缩机、电机、泵等。

技术指标

1、供电电源：+24Vdc，工作电流小于20mA。

2、输入：电涡流传感器探头。

3、灵敏度：8mA/mm。

4、输出：4～20mA，负载电阻500Ω。

5、精度：＜±1%

6、输出纹波：≤20mV。

7、频响：0～10KHz。

8、温漂： ≤0.1%℃。
